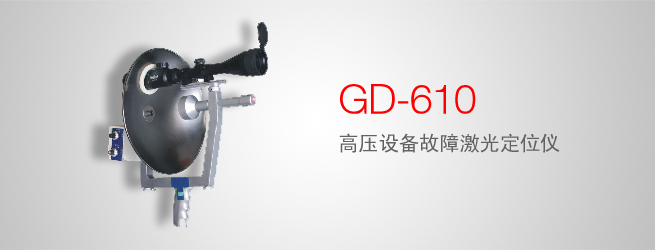

GD-610 高压设备故障激光定位仪（停产）
产品概述
随着现代电子器件技术的突飞猛进，高压设备故障检测灵敏度的瓶颈得以突破，我公司在国内外专家研究的基础上，采用先进的进口元器件，研制成功GD-610型高压设备故障激光定位仪，填补了国内高压设备故障远距离侦测的技术空白。该仪器质量、性能完全超越国外同类产品。
GD-610 高压设备故障激光定位仪主要用于高压线路及供电设备远距离巡检，预知潜在故障，避免逐个上杆（或铁塔）检查，避免大面积检修。可检测高压接头放电，高压开关放电，电晕放电，绝缘子运行状况,节省人力，物力。
应用范围:- 高压接头氧化放电侦测
- 高压闸刀接触不良放电侦测
- 电晕放电侦测
- 污闪侦测
- 电气设备局部放电侦测
- 检测带电运行绝缘子不明闪络故障（多次跳闸合闸）
- 检测带电运行绝缘子绝缘性能下降，有泄漏电流（泄漏电流小于1mA）
- 绝缘子故障点定位
产品特点
- 枪型侦测器，固定响应频率，中央频率40KHz±2Hz
- 采用大口径集波器，强力聚焦被检测对象所发出的声波
- 通过多个采集探头来接收被检测对象所发出的特征声波
- 立体声耳机及液晶显示屏双重指示，效果明显
- 采用较大功率的激光瞄准装置和光学瞄准装置配合来精准定位远距离侦测点
- 抗干扰能力极强，不受噪音环境影响
- 灵敏度可自由调节，可进行细致分析性侦测
- 智能化程度高，可随时锁定仪器并自动进行峰值对比，便于记录
- 无记忆锂子电池供电，可连续使用1000分钟以上，恒流智能充电,充满自停
- 自动欠压报警（电压报警后请停止工作，以确保侦测的可靠性）
- 头戴式耳机，可配合安全帽同时使用
- 铝合金框架，坚固，方便
- 安全可靠，可控制型激光，避免意外发生
产品参数
| 使用范围： | 6-500（kV） | ||||||||
| 可连续工作时间: | 不小于8小时 | ||||||||
| 主机 | 中心频率： | 40KHz±2Hz | |||||||
| 灵敏度： | 放电形式： 针尖拉弧放电 | ||||||||
| 放电间歇： 4mm | |||||||||
| 电 压： | 交流10kV 距离20m | ||||||||
| 交流35kV 距离30m | |||||||||
| 交流110kV 距离70m | |||||||||
| 交流220-1000kV 距离100m | |||||||||
| 工作电压： | 7.4V（2节锂离子电池） | ||||||||
| 体 积： | 250×125×140（mm） | ||||||||
| 铝合金托架 | 激光 | 输出波长： 650nm | |||||||
| 光束发散度： 0.4mard | |||||||||
| 输出功率： 80mw | |||||||||
| 单筒瞄准镜 | 倍 率： 3-9倍 | ||||||||
| 孔 径： 50mm | |||||||||
| 长 度： 295mm | |||||||||
| 高频传感器 | 中心频率fo： 40KHz±2Hz | ||||||||
| 中心电容Co： 2500±20%PF | |||||||||
| 使用温度： -30～60℃ | |||||||||
| 重 量： 2.17kg | |||||||||
| 耳机 | 额定阻抗Z： 125Ω | ||||||||
| 频率范围： 100Hz-10KHz | |||||||||
| 灵 敏 度： （1W/1m）60dB | |||||||||
| 充 电 器 | 输入电压： AC220V±10% | ||||||||
| 输入频率： 50Hz±5% | |||||||||
| 输出直流电压： DC 8.4V | |||||||||
| 电 流： 1A | |||||||||
| 整机外包装尺寸： | 470×340×420(mm) | ||||||||
| 全套整机重量： | 7.18kg | ||||||||
检测方法
常用的故障检测方法
- 火花叉法：是目前最常用的检测方法，该方法是根据火花叉与绝缘子接触是否产生放电来判断绝缘子好坏。
- 小球放电法：是目前较常用的检测方法，该方法是通过测量绝缘子两端的小球产生放电时的距离来分析绝缘子的电压分布，从而判断被测绝缘子是否正常。这种方法要频繁调整小球距离，误判率较大。
- 红外热像仪法：是目前比较先进的检测方法，它是利用绝缘子表面的热效应原理进行在线检测的。这种方法对涂有半导体釉的防污绝缘子非常有效。但对于玻璃绝缘子或普通釉的瓷绝缘子，其正常表面温度比劣质绝缘子表面温度仅相差1℃左右，在复杂的气候条件和现场环境下，测量极其困难，精度难以保证。
- 绝缘电阻法也是较先进的检测方法：它是通过电流传感器测得流经绝缘子两端的泄露电流后，再以无线通讯的方式将测量结果传输到信息处理中心进行信息集中处理，从而实现对绝缘子的遥测。但是该法存在的一个重大缺陷在于要在每一串绝缘子上安装一套检测装置，成本过高，在实际使用中用户是难以承受的，且装置的维护检修须停电才能进行。
- 激光多谱勒振动法是利用已开裂绝缘子的振动中心频率与正常时不同的特点，据此判断该绝缘子的好坏。但是由于该仪器对未开裂的绝缘子检测无效的问题以及体积庞大、笨重，使用及维修复杂、造价高等缺点，限制了它的适用范围。
