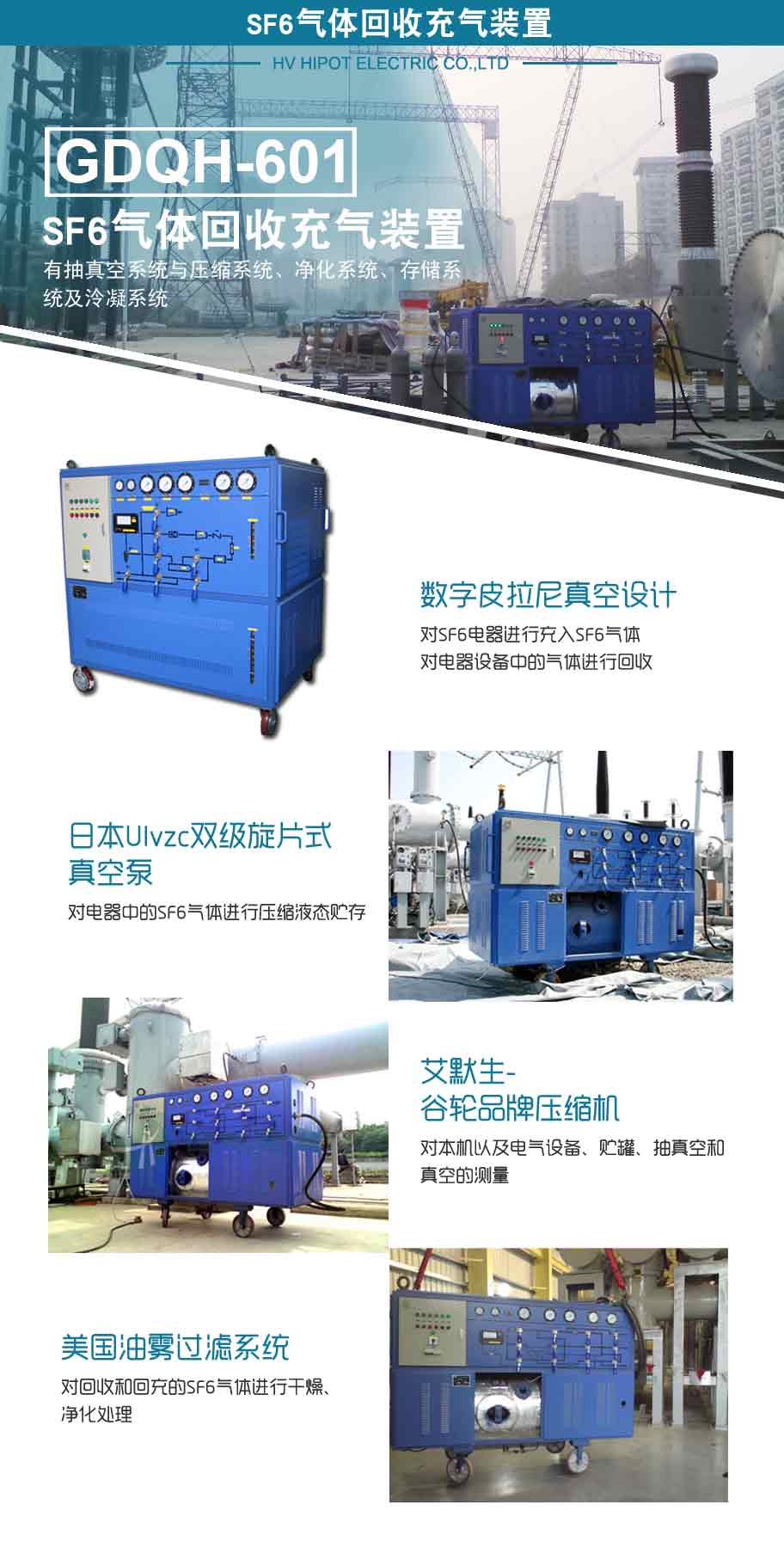

GDQH-601 SF6气体回收装置

执行标准：JB/DQ2588-90

本装置系一体式回收装置，有抽真空系统与压缩系统、净化系统、存储系统及冷凝系统。

SF6气体回收净化充气装置是用于SF6气体绝缘电器设备的制造厂，使用运行科研等部门，对各种电器设备进行抽真空，对电器设备充入SF6气体，并从使用或试验的电器中回收SF6气体，同时进行净化处理压缩贮存到贮罐。回收装置适用于各种电压等级的SF6电器及GIS组合电器等。

该装置按照电力部DL/T 662－1999《六氟化硫气体回收装置技术条件》标准，参考了世界著名品牌的产品，装置由回收系统、充气系统、抽真空系统、净化系统、贮存系统组成，具有如下主要功能：

• 对装置本机以及电器设备、贮罐、抽真空和真空度的测量
• 对电器设备中的气体进行回收
• 对回收和回充的SF6气体进行干燥、净化处理
• 对SF6电器进行充气
• 对电器中SF6气体进行压缩液态贮存

• 采用国外公司先进原理及技术，设计先进，功能齐全，结构合理，操作简洁明了。
• 压缩系统引进国外压缩技术的半封闭压缩机，该机性能稳定使用寿命比以往大大延长。
• 抽真空系统采用双级旋片式真空泵，真空速率快，系统中设有防止返回油装置。
• 净化系统采用美国尼尔公司原理过滤器，过滤器采用双级内置式电加热及内装高效吸咐剂，净化效果更显著（无需频繁更换吸附剂）
• 装置电气系统三相电源自动确认、调整
• 装置控制系统使用SF6专用仪表和阀门，同类产品仪表球阀更可靠。
• 贮存系统按用户要求配置贮液罐。
• 设备采用风冷移动式，可在无外部水源情况下使用。

形式：移动式、风冷式

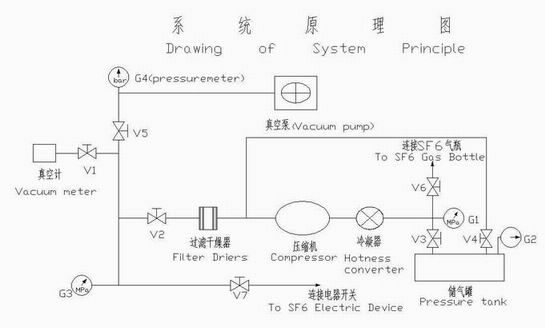

工作原理

• 使用压缩机高压冷凝液化SF6气体。
• 热交换器辅助气体回收和回充
• 充气时经缓冲－气体充入

主要性能及技术参数

• 装置极限真空度≤133Pa（特别要求可≤5Pa）
• 装置抽真空速率55m³/h
• 装置充气初压力＜133Pa（用户要求自定）
• 装置充气终压力≤0.8M Pa
• 装置充气速率＞6m³／h
• 装置回收初压力≤0.8M Pa
• 装置回收终压力＜1K Pa（标准为≤0.05MP或更高级≤10×133Pa）
• 装置回收压缩机速率14.7m³／h
• 装置年泄漏率＜1%
• 装置贮罐最高设计压力4.0M Pa（特别需求可定制）
• 贮罐容积200L(200Kg)
• 贮存方式：常温液态
• 噪声≤75dB声压级
• 干燥过滤再生方式：真空再生加热活化处理
• 电源：交流三相380V±10%、50Hz
• 装置总功率＜XXKW
• 装置重量：400kg
• 经一次回收后气体湿度为80PPM（50kg为一次处理）
• 油份控制：＜8PPM，尘埃控制：粒径＜1UM（微米）
• 装置连续无故障运行＞1000小时，累积无故障运行＞5000小时

功能

• 该设备能对SF6电器抽真空并测定真空度。
• 该设备能对SF6电器充入SF6气体。
• 该设备能对SF6电器的气体进行回收。
• 该设备能对回收的SF6气体净化处理。
• 该设备存储SF6气体。

装置的主要组成部件

装置的主要功能件有压缩机、真空泵、制冷系统、干燥过滤再生器、加热器、净化器、过滤器、管道、阀门、仪表、电气控制以及结构件，框架面板、走轮和贮罐等。
