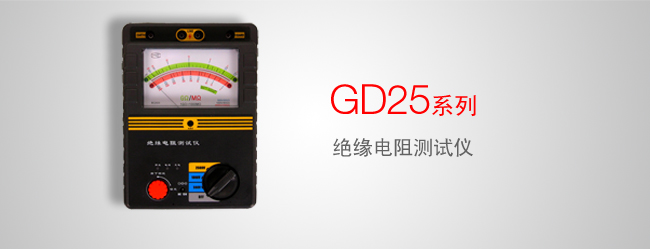

GD25系列 绝缘电阻测试仪

随着我国电力工业的快速发展，电气设备预防性实验是保障电力系统安全运行和维护工作中的一个重要环节。绝缘诊断是检测电气设备绝缘缺陷或故障的重要手段。绝缘电阻测试仪（兆欧表）是测量绝缘电阻的专用仪表。1990年5月批准实施的JJG662-89《绝缘电阻表（兆欧表）》已把它作为强制检定的仪表之一。目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。这就需要绝缘电阻测试仪本身具有容量大、抗干扰能力强、测量指标多样化、测量结果准确、测量过程简单并迅速、便于携带等特点。

国电西高生产的GD25 型系列绝缘电阻测试仪是结合中外先进技术并在国电西高原GD2000型的基础上经过改进的高新产品。采用超薄形张丝表头、多种电压等级输出、容量大、抗干扰强、交直流两用、操作简单、具有时间提示功能。是测量大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。

• 仪表的绝缘测试对于GD2520A在500V最高可测20GΩ, 在1000V最高可测40GΩ, 在2500V最高可测100GΩ；对于GD2550A型在2500V最高可测100GΩ, 在5000V最高可测200GΩ；对于GD2550B型在5000V最高可测200GΩ, 在10000V最高可测400GΩ。
• 额定的输出电压保持在对GD2520A型负载电阻可低至4MΩ/8MΩ/20MΩ；对GD2550A型为20MΩ/40MΩ；对GD2550B型为40MΩ/80MΩ，这使得仪表能够精确测量较低的绝缘阻抗。
• 自动转换的高低范围双刻度指示, 彩色刻度易于读识, 并且有LED显示相应色彩。
• 整机采用ABS塑料机壳便携式设计，具有抗干扰能力强、结构紧凑、外观精美。
• 仪表采用超薄型张丝表头，抗震能力强。
• 是测量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
