GD2571 数字接地电阻测试仪(停产)

选型

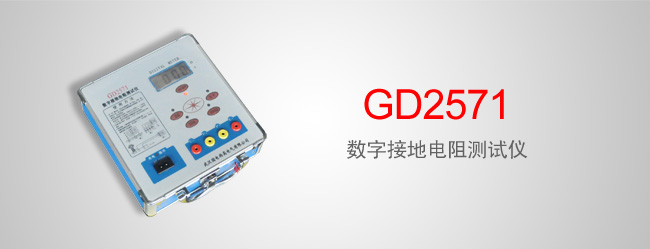

GD2571 数字接地电阻测试仪

GD2571 数字接地电阻测试仪适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值;本表还可测量土壤电阻率及地电压。

  • 结构上采用高强度铝合金作为机壳,电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表有较好的抗干扰能力。
  • 采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。
  • 允许辅助接地电阻在0~2KΩ(RC),0~40KΩ(RP)之间变化,不致于影响测量结果。
  • 本仪表不需人工调节平衡,3(1/2)位LCD显示,除测地电阻外,还可测低电阻导体电阻、土壤电阻率以及交流地电压。
  • 如若测试回路不通表头显示“1”代表溢出,符合常规测量习惯。
使用条件 环境温度 0℃~+45℃
相对湿度 ≤85%RH
测量范围及恒流值(有效值) 电 阻 0~2Ω(10mA),2~20Ω(10mA),20~200Ω(1mA)
电 压 AC 0~20V
测量精度及分辨率 精 度 0~0.2Ω ≤±3%±1d
0.2Ω~200Ω≤±1.5%±1d
1~20V ≤±3%±1d
分 辨 率 0.001Ω、0.01Ω、0.1Ω、0.01V
辅助接地电阻及地电压引起的测量误差 允许辅助接地电阻RC(C1与C2之间)<1.8kΩ;RP(P1与P2之间)<40KΩ误差≤±5%
允许地电压 ≤5V(工频有效值) 误差≤±5%
电源及功耗 最大功率损耗 ≤2W
电 源 6.8V~9V(6节5#镉镍可充电电池),外接220V交流电源进行充电
体 积 220mm×200mm×105mm
重 量 ≤1.4kg
