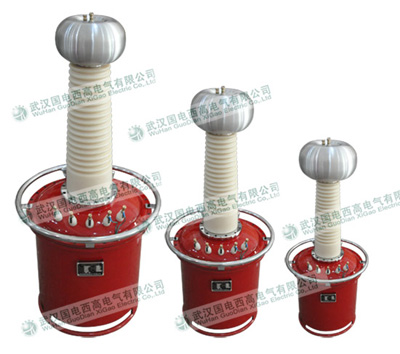

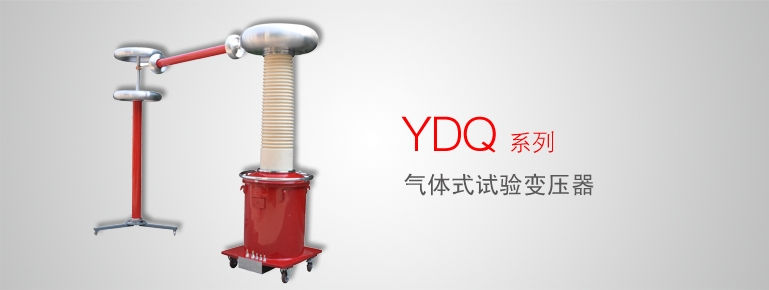

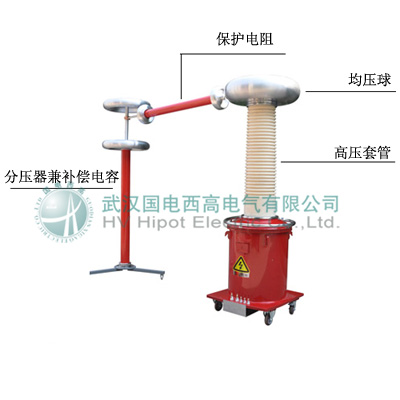

YDQ 气体式试验变压器
产品概述
执行标准：DL/T848.2-2004
YDQ 气体式试验变压器具有体积小,重量轻，无油污染，不受气候变化影响等特点。电晕极小，现场搬运勿需静止即可做试验，使用寿命长，勿需维修。
产品参数
- 额定容量：1～300kVA
- 单台额定输出电压：0～300kV
- 额定输入电压：200V、400V
- 变比误差：≤±1.0%
- 阻抗电压：＜10%
| 型 号 | 容量 (kVA) | 高压电压 （ kV ） | 高压电流 （ mA) | 低压输入 | 变比 ( 高 / 仪 ) | 温升 ℃ (30 分钟 ) | 阻抗电压 % ≤ | 空载电流 % ≤ | 质量 Kg | |
| 电压 (V) | 电流 (A) | |||||||||
| YDQ - 1.5/50 | 1.5 | 50 | 30 | 200 | 7.5 | 500 | 10 | 10 | 5 | 26 |
| YDQ - 3/ 3 0 | 3 | 3 0 | 100 | 200 | 15 | 300 | 10 | 8 | 6 | 32 |
| YDQ - 3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10 | 6 | 6 | 38 |
| YDQ - 5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10 | 6 | 6 | 55 |
| YDQ - 10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10 | 6 | 6 | 85 |
| YDQ - 20/50 | 20 | 50 | 400 | 400 | 5 0 | 500 | 10 | 6 | 6 | 110 |
| YDQ - 30/50 | 30 | 50 | 600 | 400 | 7 5 | 500 | 10 | 5 | 5 | 120 |
| YDQ - 50/50 | 50 | 50 | 1000 | 400 | 12 5 | 500 | 10 | 5 | 5 | 135 |
| YDQ - 5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10 | 8 | 6 | 65 |
| YDQ - 10/100 | 10 | 100 | 100 | 200 | 50 | 1000 | 10 | 6 | 6 | 90 |
| YDQ - 20/100 | 20 | 100 | 200 | 400 | 5 0 | 1000 | 10 | 6 | 6 | 110 |
| YDQ - 30/100 | 30 | 100 | 300 | 400 | 75 | 1000 | 10 | 6 | 5 | 150 |
| YDQ - 50/100 | 50 | 100 | 500 | 400 | 125 | 1000 | 10 | 5 | 5 | 160 |
| YDQ - 20/150 | 20 | 150 | 133 | 400 | 50 | 1 5 00 | 10 | 8 | 6 | 130 |
| YDQ - 30/150 | 30 | 150 | 200 | 400 | 75 | 1 5 00 | 10 | 8 | 6 | 150 |
| YDQ - 50/150 | 50 | 150 | 333 | 400 | 125 | 1 5 00 | 10 | 7 | 6 | 160 |
| YDQ - 100/15 0 | 100 | 15 | 66 67 | 400 | 250 | 1 5 0 | 10 | 6 | 6 | 165 |
| YDQ - 50/200 | 50 | 200 | 250 | 400 | 125 | 20 00 | 10 | 8 | 8 | 185 |
| YDQ - 100/200 | 100 | 200 | 500 | 400 | 2 50 | 20 00 | 10 | 8 | 8 | 300 |
| YDQ - 150/200 | 150 | 200 | 750 | 400 | 375 | 2000 | 10 | 8 | 8 | 350 |
| YDQ - 200/200 | 200 | 200 | 1000 | 400 | 500 | 2000 | 10 | 8 | 8 | 500 |
| YDQ - 300/200 | 300 | 200 | 1500 | 400 | 750 | 2000 | 10 | 8 | 8 | 600 |
| YDQ - 50/300 | 50 | 300 | 167 | 400 | 125 | 3000 | 10 | 10 | 8 | 600 |
| YDQ - 100/300 | 100 | 300 | 333 | 400 | 250 | 3000 | 10 | 10 | 8 | 700 |
| YDQ - 150/300 | 150 | 300 | 500 | 400 | 375 | 3000 | 10 | 8 | 8 | 800 |
| YDQ - 200/300 | 200 | 300 | 667 | 400 | 500 | 3000 | 10 | 8 | 8 | 900 |
| YDQ - 300/300 | 300 | 300 | 1000 | 400 | 750 | 3000 | 10 | 8 | 8 | 1200 |
