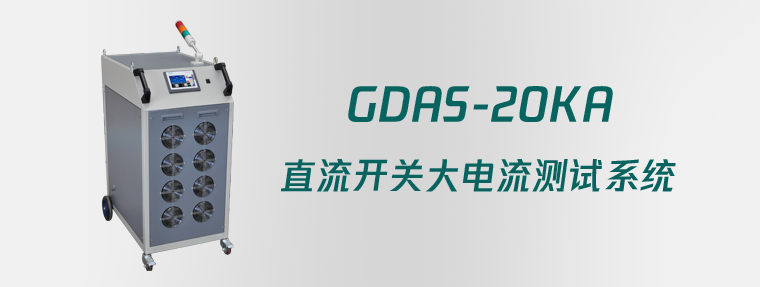

GDAS-20KA 直流开关大电流测试系统

地铁直流大电流断路器测试系统也可称为地铁专用直流大电流电源系统（直流开关试验装置）是主要应用于对地铁及轻轨用DC750V、DC1500直流开关及其隔离放大器、保护装置进行功能试验的装置设备，通过模拟输出故障电流或负荷电流，测试直流开关的大电流脱扣特性或过热跳闸特性及延时特性等。随着我国地铁、高铁等轨道交通以及国家电网的快速发展，现场大量使用工作电流为几千安甚至几万安的超大电流直流断路器、开关、分流器、热继电器等，必须进行定期的检修和校准。需要对其实际工作状态下的压降、动作电流、动作时间、通流不动作时间等参数进行测量和校准，从而获得设备的真实性能并恢复达到使用标准，以保证设备的安全可靠运行。

目前国内进行大型直流断路器特性检测的机构和生产厂家用于大电流直流开关安秒特性检测的设备均为固定设备，如固定的大电流电源、大型负载电阻，体积大、重量大，不便于移动检测，分析仪表均为常规仪表如电压表、电流表、示波器等，接线复杂，使用不便，不适应各变电站移动检测需要。为解决现场对大型直流断路器实际特性检测的问题，国电西高自行研制了一套适用于电力系统移动使用的直流断路器开关检测的仪器“直流断路器特性测试系统”。有些厂家的检测校准设备大多采用模拟信号或超级电容放电的方式，提供检测信号进行模拟的工作状态测试和校准。而大电流直流断路器、开关的通态压降与工作电流值并不是线性关系，由于不能提供工作电流或不能提供足够的稳定的连续的工作电流和调试电流，测试结果与实际工作状态不符，使得设备达不到运行效果，存在安全隐患。有的场所为了保证安全运行，对有怀疑的开关、断路器等设备就采取更换措施，原本可以通过检修校准就可以完全使用的设备直接报废，造成不必要的经济损失。

国电西高生产的GDAS-20KA直流大电流电源采用纳米晶材料的主高频变压器，以进口大功率绝缘栅双极型晶体管“IGBT”模块为主功率器件，优质选材，确保品质，生产制造的直流大电流装置，有以往的普通直流大电流发生器不可比较的优越性。本直流大电流装置采用速慧（smart quick）智能化电力测试系统（软著登字第1010215号、商标注册号14684781），HVHIPOT公司引进的国际先进的全桥移相软开关技术，PWM 控制，闭环采样，软启动、过压、过流、过热保护输出效率及输出精度高，体积小、重量轻，使电源得以稳定、可靠、安全地工作。

本直流大电流系统还可适用于直流断路器（开关）的性能测试和校验、熔断器（保险丝）的熔断特性和抗冲击性能试验、分流器、直流互感器校准等。还可用于热继电器、电动机保护器、接触器、空气开关、开关柜、断路器、保护屏的校验等领域。

• 显示控制部分采用西门子工业级PLC控制器及7寸彩色液晶触摸屏，显示效果 更友好、直观抗干扰能力强。
• 正负输出电极，采用双层10×120黄铜铜排叠加输出，接触面积大接触电阻小散 热快通流能力强。
• 内置8组直流强力风扇，散热快噪声小。
• 系统具有恒流、恒压、恒功率输出功能，安全可靠。
• 保护齐全具有输出过电压、过电流、过功率、过温度保护，当系统工作过程中 发生过压、过流、超温度设置现象时，系统会自动切断输出以保护系统安全。
• 体积与重量为传统可控硅整流器及耦合式调压器升流方式的1/5-1/10，便于 您的移动、维护和安装。
• 整套系统采用了IGBT及高频变压器，转换效率大大提高，正常情况下较 可控硅设备提高效率50%以上。
• 系统反应速度快，对于电网及负载变化具有极强的适应性，输出精度高。
• 当电网故障造成设备缺相运行时，系统会自动停止输出。
• 允许电网变化范围为380V±10%，当电网超出允许范围时自动调节脉宽，保证 设备正常运行。
• 系统软件采用国电西高自行开发的速慧PLC可编程控制系统，系统可扩展性强可靠性高，利于维护升级。
