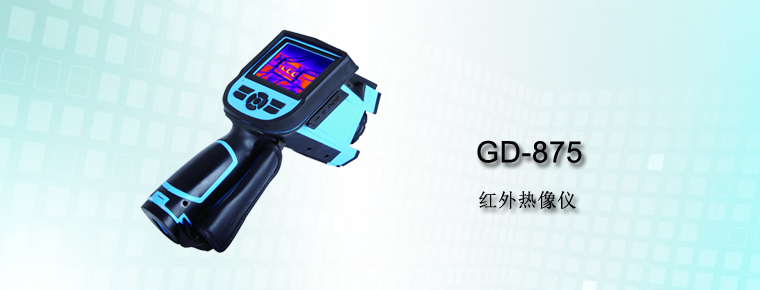

GD-875红外热像仪
产品概述
GD-875 红外热像仪采用25um 160*120探测器，测温范围-20°C～+350°C
- 主要应用:
- 电力工业：输电线、电力设备热状态检查，故障缺陷诊断。
- 电气系统：在电路过载发生之前预先识别。
- 机械系统：减少停机时间和防止故障。
建筑科学
- 屋顶：快速高效地探测和查出渗水现象。
- 建筑结构：对商用楼和住宅楼进行红外能量评估调查。
- 潮湿探测：找到潮湿和发霉的根源。
- 修复：评估补救措施，确保区域完全干燥。
其他应用
- 钢铁工业：炼钢、轧钢过程的监控，热风炉破损的诊断，出炉板胚温度检测等。
- 消防：森林防火及潜在火源寻找，特种材料自燃预防检测，电气防火安全检测。
- 医学：人体体表温度检测及温度场分布分析。
- 石化工业：输油管道状态检查，物料界面的检测，热泄漏及保温结构、动力设备状况的检测等。
预防性维护
产品特点
- GD-875红外热像仪包含以下功能:
- 自动或手动控制色标温度范围
- °C, °F 和 K 测量单位
- 11种语言可选择
- 最热点测量
- 最冷点测量
- 4个可移动点测量
- 11种色标可选择
- 3个区域测温
- 2 条线测温
- 高温报警设置
- 背景温度修正
- 2倍数字变焦
- 冻结当前图像
- 视频输出-NTSC 或PAL制
- TF卡图像存储
- CMOS可见光图像和储存
- 语音注释
- 等温报警
- 温度修正
- 内置常见材料比辐射率选择表
技术参数
| 项目 | 技术参数 | |
| GD-875 | ||
| 探测器 | 类型 | 非制冷焦平面微热型 |
| 像素 | 160*120 | |
| 像元间距 | 25μm | |
| 波长范围 | 8-14μm | |
| 采样频率 | 50Hz | |
| 热灵敏度 | 0.06℃@30℃ | |
| 镜头 | 视场角 | 25°×19° |
| 最近物距 | 10cm | |
| 调焦方式 | 手动调焦 | |
| 扩展镜头 | 0.5x/2x，可选 | |
| 接口方式 | 卡口连接 | |
| 图像性能 | 空间分辨率 | 2.72mrad |
| 电子变焦 | 2× | |
| 可见光摄像头 | CMOS模组 | |
| 帧频 | 50HZ/60HZ，可选 | |
| 视频输出 | PAL / NTSC，可选 | |
| 图像显示 | 液晶显示屏 | 3.5″TFT LCD，320*240，彩色 |
| 调色板 | 11种调色板可选 | |
| 图像调整 | 自动/手动调整对比度、亮度 | |
| 图像显示 | 红外图像与可见光图像可快速切换 | |
| 图像处理 | 自动、手动 | |
| 测量 | 测温范围 | -20℃~+350℃ |
| 测温精度 | ±2℃或±2%读数范围，取大值 | |
| 测温校正 | 自动（短时、长时、自定义时间）/手动 | |
| 测量模式 | 可移动点（最多4点），可移动区域（最多3区域，可选平均温度测量、最高/最低温度跟踪），可移动线（最多2线），全屏最高/最低温度跟踪，显示最多5组数据；等温分析，温差分析，温度跟踪，温度报警（声音、颜色） | |
| 辐射率校正 | 0.01至1.0可调（增量为0.01），或从预定义材料列表中选取 | |
| 辐射率校正 | 自动 | |
| 大气透过率修正 | 自动，根据输入的距离、环境湿度和环境温度 | |
| 设置功能 | 日期/时间，温度单位°C/°F/K，语言 | |
| 图像存储 | 存储卡 | 8GB Micro TF卡，最高可支持16GB |
| 存储方式 | 手动/自动存储；单帧红外图像、红外与可见光关联图像 | |
| 热图像格式 | JPEG格式，带红外原始测量数据 | |
| 可见光图像格式 | JPEG格式 | |
| 语音注释 | 60秒（随图像保存） | |
| 电源系统 | 电池 | 可充电锂电池，可更换 |
| 电池工作时间 | 连续工作4小时以上 | |
| 充电方式 | 智能充电器充电或随机（AC电源适配器或12V车内电源）充电 | |
| 充电方式 | 随机充1.5小时大于50%容量 | |
| 省电模式 | 自动休眠、自动关机 | |
| 接口 | 存储卡槽 | Micro SD（TF）卡座 |
| USB接口 | 有，数据传输 | |
| 电源接口 | 有（DC12V） | |
| 视频输出 | 有 | |
| 其它 | 麦克风 | 内置 |
| 蜂鸣器 | 内置 | |
| 激光定位器 | 红色，1mw/635nm，二级，IEC60285 | |
| 三脚架螺纹 | 1/4″-20-UNC | |
| 扶手带 | 两侧均可安装 | |
| 镜头盖 | 有 | |
| 镜头盖 | 有，可选 | |
| 环境参数 | 工作温度 | -15℃~+50℃ |
| 存储温度 | ≤95%非冷凝 | |
| 湿度 | ≤95%非冷凝 | |
| 防护等级 | IP54 | |
| 抗冲击 | 25G，IEC68-2-29 | |
| 抗振动 | 2G，IEC68-2-6 | |
| 跌落 | 2米 | |
| 物理特征 | 外形尺寸 | 105x230x245mm |
| 重量 | 980g | |
