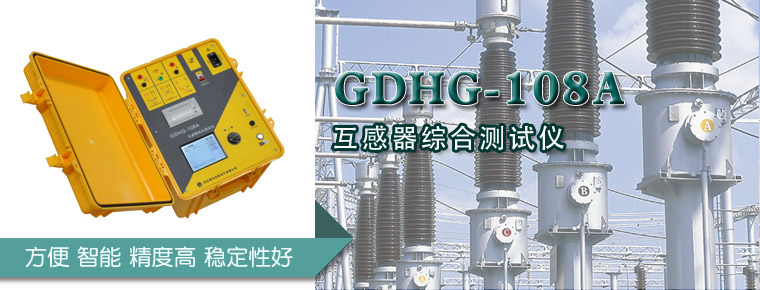

GDHG-108A 互感器综合测试仪
技术特点
主要测试功能
|
CT （电压法检测） |
PT |
|
• 伏安特性（励磁特性）曲线 |
• 伏安特性（励磁特性）曲线 |
|
• 自动给出拐点值 |
• 自动给出拐点值 |
|
• 自动给出 5% 和 10% 的误差曲线 |
• 变比测量 |
|
• 变比测量 |
• 极性判断 |
|
• 极性判断 |
• 交流耐压测试 |
|
• 交流耐压测试 |
• 铁心退磁 |
|
• 铁心退磁 |
• PT 伏安特性测试电压倍数可调（ 1.2 — 2.5 ）倍 |
|
• 综合测试 |
|
|
• 准确限值系数 ALF 测量 |
技术指标
|
项 目 |
参 数 | |
|
工作电源 |
AC220V±10% 、 50Hz | |
|
设备输出 |
0 ～ 1000V （ 20A 峰值） | |
|
励磁测量精度 |
≤ （ 0.4%* 读数 +0.6%* 量程） | |
|
CT 变比测量 |
范围 |
≤3000A/1A(15000A/5A) |
|
精度 |
±1.0% | |
|
PT 变比测量 |
范围 |
≤500KV |
|
精度 |
±1.0% | |
|
工作环境 |
温度：－10℃ ～ 40℃ ，湿度： ≤90% ，海拔高度： ≤1000m | |
|
尺寸、重量 |
尺寸： 440mm × 360mm × 340mm ， 重量： ≤22Kg | |
