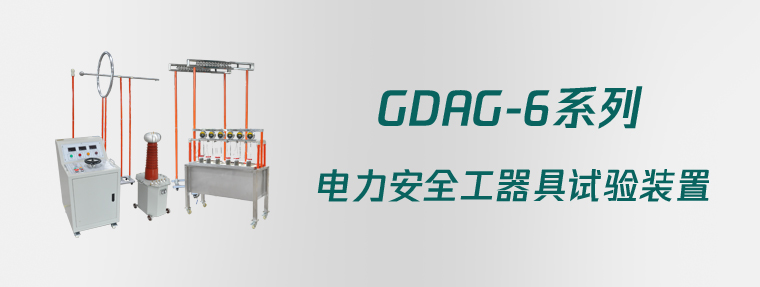

GDAG-6系列 电力安全工器具试验装置

GDAG电力安全工器具试验装置是国电西高依照国家电网安监{2005}83号(电力安全工作规程)研发的用于绝缘靴（手套）、绝缘杆批量试验，验电器等的专用设备，有效地解决了以往不规范的测试方法，简化了测试程序，提高了检测速度，减轻了检测强度，保障了检测人员的安全。 绝缘靴和绝缘手套是电力系统操作和检修必备的安全防护用具，DL408《电业安全工作规程》及GB12011-2000《电绝缘鞋通用技术条件》规定了绝缘靴及绝缘手套等常用安全工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验，周期为半年，试验过程中不允许击穿，同时绝缘靴泄漏电流不大于限定值。本装置能可靠地鉴别绝缘手套（靴）和绝缘拉杆的泄漏电流，绝缘老化和工频耐压等参数，可同时检测六只绝缘手套（靴）和多根绝缘杆；配验电器功能检测装置可对验电器的起动电压和抗干扰性能进行测试。若选配相关辅助测试夹具或配套电极装置，可用于绝缘毯、绝缘垫、绝缘袖套、绝缘服、绝缘帽、绝缘梯、绝缘挡板、绝缘凳等绝缘工具的耐压试验。

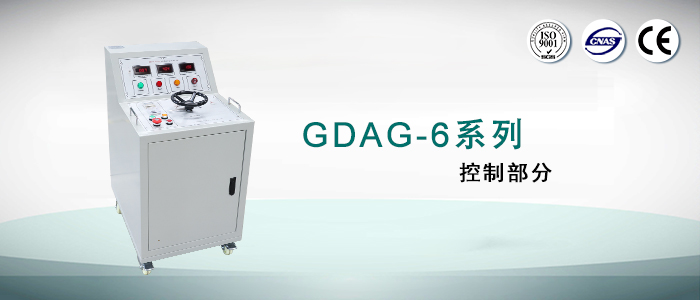

• 高压电压、电流、低压电流、时间，4路测量方式。
• 手动操作方式，提高了产品的安全性、可靠性。
• 实时显示高压电压、高压电流、低压电流和时间，显示直观明了。
• 具有零位指示、电源指示、工作指示、计时指示、安全紧急按钮等功能
• 高压电流采用分布式结构，易于维修，任意一路故障不影响试验；
• 完善的过流保护、零位启动保护、声光报警提醒、电源保护开关等功能；
• 采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
• 配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）。

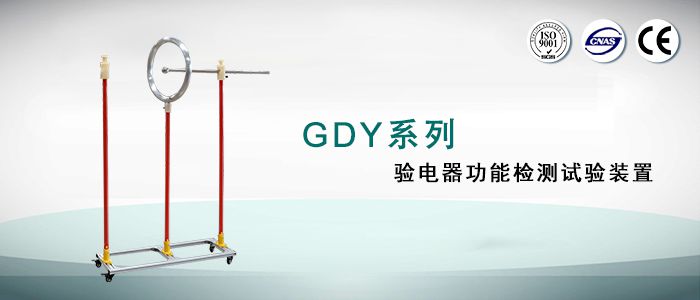

本装置可对高压验电器、声光型验电器、伸缩式验电器等等不同的验电器进行起动电压和抗干扰性能进测试，该产品是根据我国电力行业标准DL740—2000于2000—11—03由国家经贸委发布实施的要求进行设计、研制、开发形成产品，有利于验电器功能准确检验，便于试验人员操作，分别适用于10KV及35KV，66KV、110KV、220KV、330KV，500kv电压的检验

• 只需将带接触电极延长段的验电器
• 外形美观,移动方便

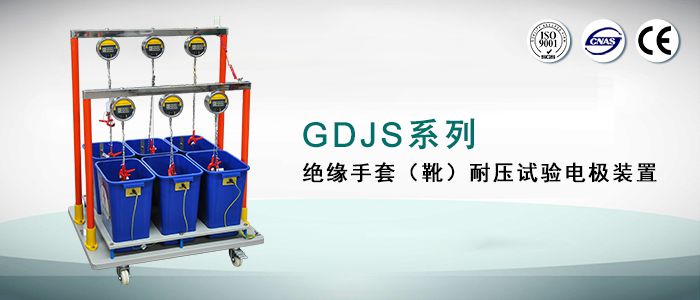

绝缘靴和绝缘手套是电力系统的研发操作和检修必备的安全防护用具。可针作业型和防护型的绝缘手套（靴）进行测试测试范围广泛，可满足20KV、40KV、50KV,60kv电压要求下的试验。通过本技术的应用，可靠地鉴别绝缘手套（靴）的泄漏电流，绝缘老化和工频耐压等参数，可同时检测六只绝缘手套（靴）。而且确保了试验人员的人身安全。

• 安全性：高电压与控制台完全隔离。
• 准确性：多路泄漏电流分别测量，无线传输。
• 高效性：击穿或过流试品，自动脱离，其他试品继续试验。

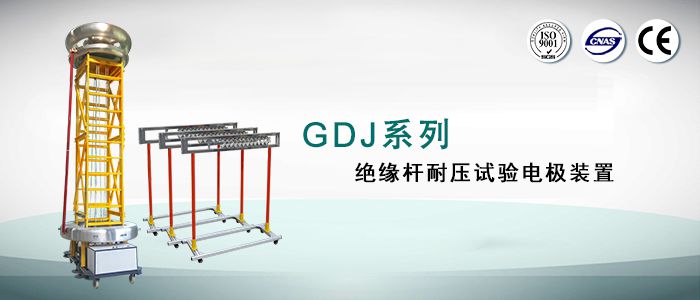

本绝缘杆耐压试验支架是按照《带电作业工具、装置和设备预防性试验规程》（DLT 976-2005)的要求的基础上研制而成适用于各种电压等级的绝缘杆耐压试验，可测试不同类型的绝缘棒，包括常见的，接口式绝缘操作杆，伸缩式高压令克棒，游刃式高压令克棒，我们的绝缘杆测试仪可进行伸缩高度调节，可满足不同长度的绝缘杆的绝缘测试，测试范围广可满足10KV，35KV，110KV，220KV，330KV，500KV的绝缘棒进行测试。

• 试验装置采用铝合金型材作为支撑底座，重量轻、强度高；
• 试验电极采用304不锈钢管，具有抗氧化、耐磨、导电率高等特性，
• 高内嵌导电泡棉，能使被试品与电极紧密贴合，还能有效地保护被试品表面不受损伤。
• 多种尺寸可按需制定
• 12个检测工位可同时检测，提高操作效率

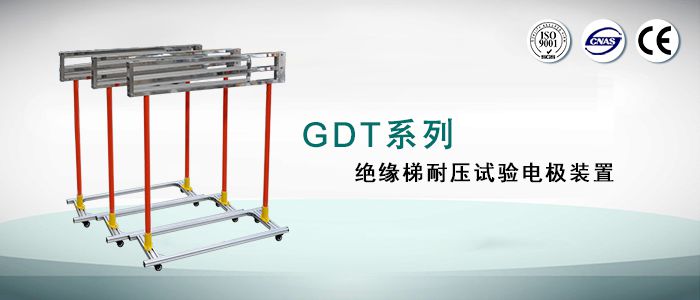

本装置发明具有实用性强、设计新颖、操作简单方便、结实耐用、测试种类齐全、高效等,适用于电力系统10kV、35kV、66kV、220kV、110kV和500kV电压等级的绝缘单梯、绝缘合梯、绝缘人字梯、绝缘伸缩单梯、绝缘伸缩合梯、绝缘伸缩人字梯，可同时进行同一电压等级的多个绝缘梯耐压试验。能满足电力工人作业时的绝缘要求，为电力企业安全生产做出贡献。

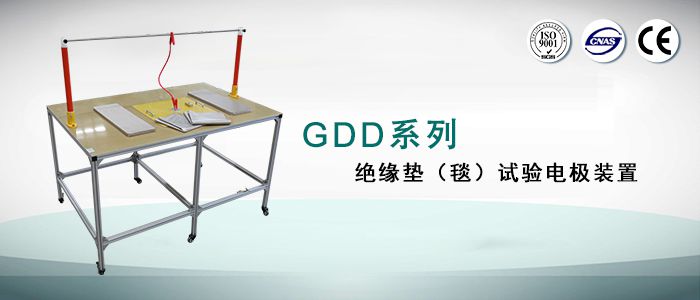

本公司生产绝缘垫电极装置是依据中华人民共和国国家发展改革委员会发布的中华人民共和国电力行业标准DL/T976-2017《带电作业工具、装置和设备预防性试验规程》的要求基础上研制而成，产品各项指标均符合国标要求。

试验平台采用铝合金材料作为支撑。试验电极采用高强度金属板材，此板材具有抗氧化、耐磨、导电率高等特性，可对2mm 3mm 4mm 5mm 6mm 8mm 10mm 12mm等不同厚度的绝缘垫（绝缘隔板）进行工频耐压测试和表面工频耐压试验， 可满足5kv,10kv,20kv,25kv,35kv不同电压等级的绝缘垫和绝缘板进行测试，测试方便，反应灵敏快速得出结论，提高效率。

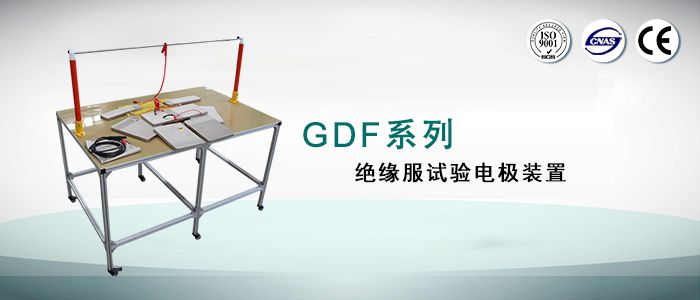

本公司依据《DLT 976-2005 带电作业工具、装置和设备预防性试验规程》我们的绝缘服检定装置，可针对绝缘披肩、绝缘服、绝缘裤、绝缘袖套进行耐压检测，电压可满足绝缘服进行5kv-20kv的耐压检测，检测过程方便省时，测量精准，准确率高达99%，设计合理，操作简单不费时，采用轻便材料制成，易于搬运，收纳。

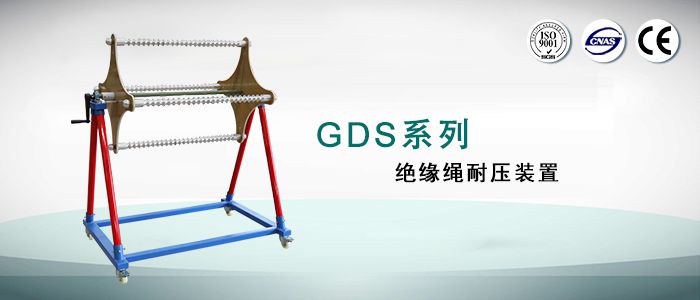

根据国家《DLT 976-2005 带电作业工具、装置和设备预防性试验规程》，我们研发本装置可对高强涤纶牵引绳、迪尼玛牵引绳、锦纶绝缘绳、蚕丝绝缘绳、防潮蚕丝绝缘绳、丙纶绳、尼龙绳、麻绳等不同材质的绝缘绳进行测试，从原来的基础上改进了成了内嵌导电泡棉，加强被试品与电极紧密贴合，还能有效地保护被试品表面不受损伤，防止可能出现的被试品测试过程中移动的可能，能满足不同等级电压下的耐压检测。

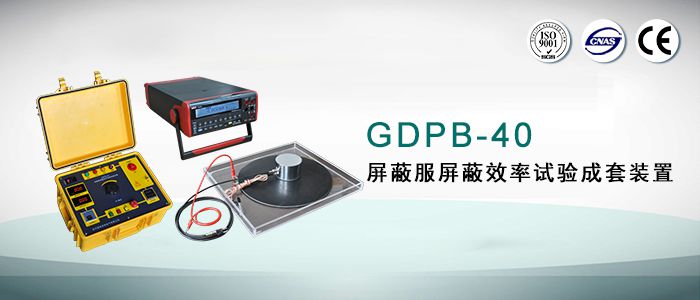

根据市面上多元化的屏蔽服的运用，但是缺少精密的检测屏蔽服的这一现状，我司针对性的研发出可全方面检测屏蔽服的安全检测装置，可对高压屏蔽服，电磁屏蔽服，等电位作业屏蔽服，500kv屏蔽服进行检测，检测的部位包括，上衣，裤子，袜子，手套，鞋子整套部位，精准检测出屏蔽服的电阻和效率方面的安全性，保证在作业中员工的安全，整个试验装置轻巧方便，便于存放携带。

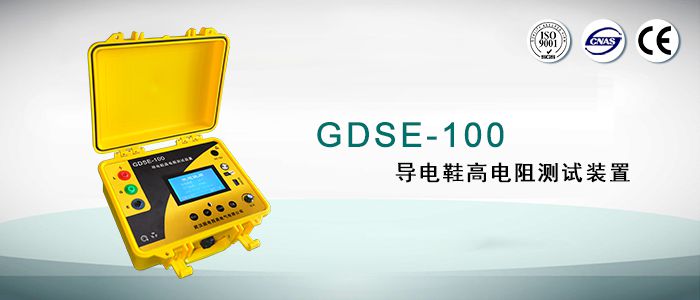

根据《DL/T1476-2015 电力安全工器具预防性试验规程》所研发所的导电鞋电阻测试装置，可针对布内，皮内不同的材质的导电鞋和防静电鞋进行安全性能测试。

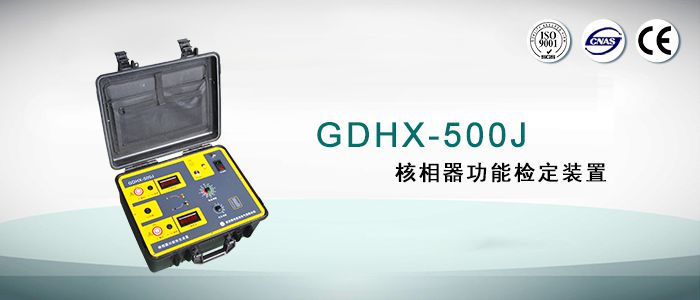

可针对市面上的有线核相器，无线核相器，语言核相器，数字核相器进行动作电压试验绝缘部分工频耐压试验，，仪器本身便携易带可满足不同环境下来进行检测。此款产品采用无线传输技术，真正达到安全可靠、快速准确，不同电压等级（10V-500KV）均适用。

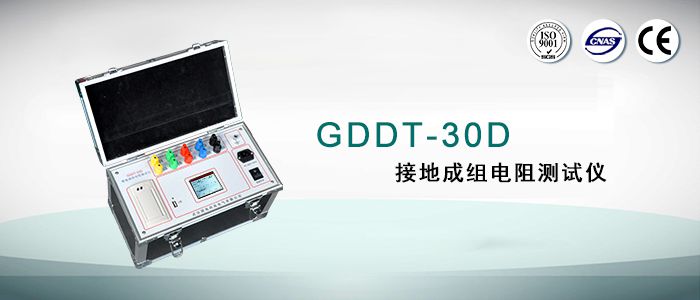

可精密检测出低压接地线，高压接地线，接触网接地线、接触轨接地、线路用接地线的安全性能，能满足25mm2、35 mm2、50 mm2、70 mm2、95 mm2、120 m2的各种截面的电阻测试可以科学地评价接地线的截面、材质、接头压接、有无断芯等全面质量，以对新地线验收，对已应用中的接地线进行可用性的科学评价。

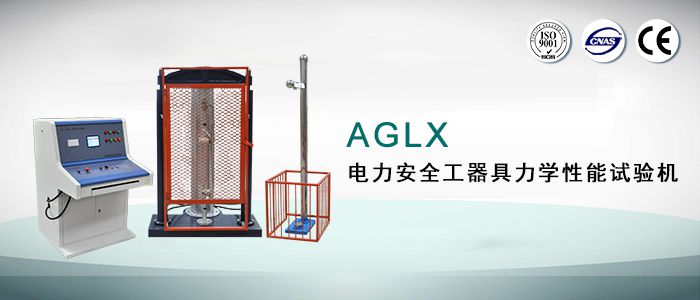

可进行安全带、脚扣、竹（木）梯、升降板、安全帽等所有电力安全工器具的力学性能测试，包括冲击性能试验，耐穿刺性能试验，静负荷试验等的测试，另可自行设定参数做其它软、硬材质（如绳、葫芦等起重工具）的力学性能试验。最大拉力可达20kN，满足不同等级的负荷测试，测试过程加载平稳，无过冲现象，可切换手动/自动操作，操作起来方便精准，还具有峰值记录。
