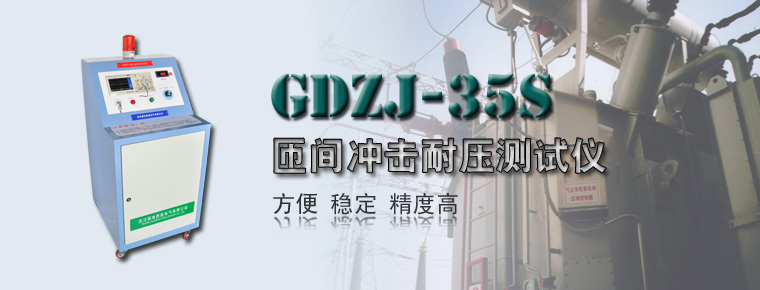

GDZJ-35S 匝间冲击耐压测试仪

选型
产品概述

匝间冲击耐压试验仪是采用脉冲波形比较法,以高压冲击波对二线圈或绕组进行过电压的模拟检测,并由示波器来判别二绕组波形差异的一种测试仪器。它不但能迅速、正确地判断线圈或绕组匝间绝缘电晕放电、局部或相间短路、开路、接线嵌线错误、线圈平衡等各类故障,现已在相关行业得到广泛的使用。

GDZJ-35S 匝间冲击耐压测试仪适用于额定电压 35000V 及以下大中型高中压、交直流电机的绕组匝间绝缘检测;也可用于变压器绕组、电器线圈绕组的匝间绝缘检测。 因电机、变压器绕组由于绝缘结构和绝缘材料的不一致,特别是操作者工艺水平的不同,在绕线、嵌线、刮线、接头端部整形、搬运等工序工艺环节都会引起不同程度的绝缘损伤,使绕组存在着各种形式的匝间绝缘故障,因此,匝间绝缘是电机、变压器的薄弱环节。

GDZJ-35S 匝间冲击耐压测试仪是以检测被试品阻抗对称平衡情况为基本原理,采用冲击波比较法以高频、高压脉冲对电机、变压器绕组进行等效过电压的无损模拟试验,利用仪器本身示波器观察波形对比分析,能直观、迅速正确的测试绕组匝间短路及各种阻抗不平衡故障。

产品特点
  • 参照电机(线圈):可挑选任意一个电机(线圈),与多个同一规格被测电机(线圈)进行比较,如果显示屏显示波形都重合,该电机(线圈)即可作为参照电机(线圈);
  • 被测电机(线圈):测试前不知道线圈是否存在匝间绝缘问题的电机(线圈);
  • 电机(线圈)连接:将红色高压输出线与黑色高压输出线先接参考电机(线圈)并存储波形再与被测线圈的波形进行比较;
  • 故障判别:当示波器显示屏显示被测线圈的波形与参照线圈不重合或抖动时,表示被测线圈有故障 (波形判别见判别图),一般测试只需2 ~ 3秒即可完成一组电机(线圈)的测试;
  • 匝间冲击耐压测试中常见故障(见末页故障判别图):匝间短路、匝间开路、线圈电晕放电,局部短路、接线错误、线圈平衡等;
产品参数
  • 输入电压: 220V±5%;频率 50Hz/60Hz ±2%;
  • 测试范围: 0~35kV 范围内连续可调;±5% ;
  • 触发次数: 6.25 次/秒--50 次/秒;
  • 波前时间: 0.1 - 0.5 µs (标准规定) ;
  • 容 差 为: (+0.3)/(-0.1) µs ;
  • 脉冲电容: 0.01μF -0.1μF;
  • 最大输出能量: 60J;
  • 功 耗: 1000VA;
  • 绝缘电阻:电源输入端对机架的绝缘电阻≥20MΩ;
  • 介电强度:电源输入端对机架能承受 1500V/50Hz 1min 耐压试验无飞狐、无击穿现象;
  • 环境温度:0~40 度;
  • 相对湿度:40 度时≤80%;
  • 波形容差:±3%
  • 外形尺寸:650×550×1700;(底部装有万向轮,移动方便)
  • 重 量:100kg;
  • 式 样:柜式;
  • 适用范围:额定电压 10000V 及以下交直流电机线圈及整机匝间绝缘冲击耐电压试验。
