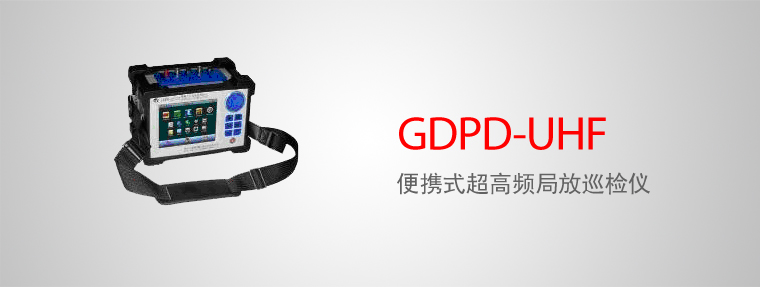

GDPD-UHF 便携式超高频局放巡检仪（停产）

GDPD-UHF是一款小巧便携的局部放电巡检设备，可手持作业也可背挎作业，具有双通道内置式光电双输入接口，上端口出线方式。该仪器内置锂电池（也可外接电源连续工作），具有多种局放分析功能，可直接连接AE、UHF等局放传感器，对多种高压电气设备进行局放带电巡检。

项 目	描 述
测量通道	2 个独立测量通道，每通道有 1 个光信号接口和 1 个电信号接口。
采样精度	12Bit
采样速率	5MHz ～ 20MHz
测量范围	0.1pC ～ 100nC
量程	×1,×10,×100,×1000,×10000 （ >100dB ）
本量程非线性误差	5%
可测试品的电容量范围	6pF ～ 250μF
测量频带	UHF ： 300MHz ～ 1.5GHz AE ： 20kHz ～ 300kHz
试验电源频率范围	50 ～ 400Hz
充电电源	AC220V ；频率 50Hz ；功率 50W

三项独创领先技术:

• GDPD-UHF是国内乃至世界上最小的全功能便携式高压电气设备局部放电巡检仪。
• 独创的无线同步技术锁定放电相位，方便现场巡检，识别放电、建立指纹图谱。
• 独立双通道，每个通道集成光、电双输入模式，可灵活配置特高频、超声波、高频电流、TEV、复合定位等多种局部放电传感器，对变压器、GIS、开关柜等多种高压电气设备进行局部放电巡检及检测。并可配置成适合GIS、变压器、高压电缆、干式变压器、开关柜及发电机等高压电气设备的局部放电检测专用设备。

五项先进技术提高了设备的可靠性:

• 壳体采用三层电磁屏蔽技术，适合在强电磁干扰环境下使用。
• 内部所有板卡采用无引线连接，使抗震性、可靠性、移动使用性有很大提高。
• 外部采用柔性抗冲击减震外套加固，所有端口配有保护套，适合现场使用。
• 外层包装箱为高强度防水（IP67）柔性机箱，可抗强冲击。
• 采用聚合锂电池供电，连续供电时间最高可达4小时。

装备了先进的软件系统:

• 触摸屏式操作界面，操作更加简单、实用、功能专一化，测量分析集成化。
• 可同时对两种传感器检测到的信号进行综合分析（如：特高频和超声信号），确定放电性质。
• 集成多种检测分析功能，放电量、放电水平、放电能量、相位、单个脉冲、频谱等。
• 独特的局部放电指纹图分析功能，对GIS放电性质的统计分析和经验积累具有重要的实用意义。
• 高压电气设备局部放电巡检档案管理功能，可方便地建立被巡检高压设备的档案。

局部放电带电巡检:

• 局部放电带电巡检是在高压电气设备带电运行过程当中检测其内部局部放电的变化情况，通过检查该设备的局部放电情况从而分析此高压电气设备当前的绝缘状态
• 可选配超声传感器（AE）、特高频传感器（UHF），采集高压电气设备的放电信号。
• 通过多种抗干扰手段抑制了各种外部干扰，改善了信噪比，有效的提高了检测准确度。
• 系统采用多通道数据采集，可对放电电信号、超声波信号、天线信号等多种类型的信号进行采集处理。并综合利用天线门控抗干扰、数字与模拟混合滤波、动态带宽滤波、放电信号智能识别等抗干扰技术合理组合，实现强干扰环境下局部放电带电检测。
• 随时保存巡检记录，查阅局部放电历史数据、放电波形及趋势图。
• 主要适用于GIS。
