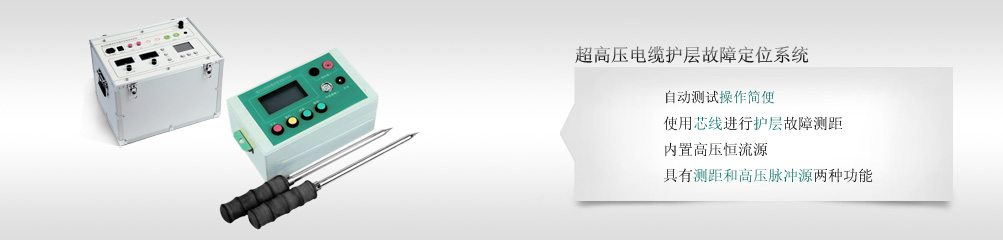

超高压电缆护层故障定位系统

关键字：超高压电缆护层故障测距仪、电缆护层故障定位仪、电缆外护套故障 定位仪、电缆外护套故障测距仪、电缆外护套故障定位仪、

GD-2133S超高压电缆护层故障测距仪能够进行超高压电缆护层故障测距，并为 超高压电缆护层故障定点提供高压脉冲信号源，还可用于护层直流耐压试验。本 仪器与本公司生产的GD-2132B 电缆故障跨步电压定点仪配合使用，可以对电缆护 层故障进行精确定点。

• 自动测试，大屏幕液晶直接显示测距的比例信息，操作简便，克服了高压电 桥调平衡困难的缺点。
• 克服了连线接触电阻对测量结果的影响，测距精度高。
• 可以使用芯线进行护层故障测距，克服了高压电桥因现场没有绝缘良好的护 层而无法测距的缺点。
• 内置高压恒流源，输出的电压、电流连续可调，允许输出长期短路运行。
• 具有接地闭锁、高压零位启动等多重安全防护功能。
• 具有测距和高压脉冲源两种功能,既能进行护层故障测距又能为超高压电缆护 层故障定点提供信号源。
• 输出电流大，能方便地用于护层直流耐压试验。

• 输出电压：0～10KV可调。
• 输出电流：0～100mA可调。
• 最大输出功率：1kW。
• 测距精度：误差≤0.1％；
• 电源：AC 220V，50Hz，6A。
• 使用条件：温度:0-40℃；湿度10-90％RH；海拔<4500m。
• 体积：480mm×330mm×360mm。
• 质量：15kg。

GD-2132B电缆护层故障定位仪（数字式跨步电压定点仪）是一台集计算机技术 、数字信号处理技术于一体的具有创新特色、高性能的智能化仪表，主要用于地 下电力电缆（尤其是单芯高压电缆）金属护层接地故障的精确定点，也可用于芯 线接地故障的辅助定点（在护层已经破坏的情况下）。GD-2132B数字式跨步电压 定点仪还可通过电流传感器在井孔中测量故障电缆中的阻性电流，对电缆故障点 进行分段定位。

• 具有信号波形显示、故障点方向指示功能
• 灵敏度高，响应范围大。
• 采用数字信号处理技术，直接显示信号波形，抗干扰能力强。
• 直接指示故障点方向，迅速查找故障点。
• 自动调零，抵消地电位变化影响。
• 能够通过电流传感器测量故障电缆中的阻性电流，对故障点进行分段。
• 配置高性能可充电锂电池，充满电后能连续工作15小时以上。
• 欠压指示功能：电池欠压时电量指示闪烁。
• 自动关机功能：电池欠压或长时间无操作时能够自动关机。
• 坚固机壳，质轻便携。

• 信号接收模式：电压信号：探针输入；电流信号：电流传感器输入。
• 最高检测灵敏度：电压信号0.1mV；电流信号5mA
• 信号最大输入范围：探针300V。
• 显示功能：信号波形、故障点方向、电池水平等。
• 电源：7.4V、2400mAH可充电锂电池。
• 充电器电源：AC 220V±10% 50Hz±2Hz。
• 体积：主机200mm×100mm×90mm；探针Φ30×1100mm。
• 质量：主机0.5kg；探针0.5kg。
• 使用条件：温度:0-40℃；湿度10-90％RH；海拔<4500m。
