RLC-30(停产) 气体瓦斯继电器检测台

选型

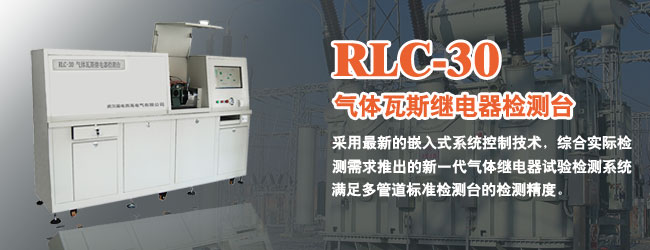

气体瓦斯继电器检测台
产品概述

气体瓦斯继电器检测台采用最新的嵌入式系统控制技术,综合用户的实际需求而推出的新一代气体继电器试验检测系统。本系统采用了油泵—流量计直接测量方法,采用口径一致,使用80口径基础检测管道,配合25口径、50口径渐缩管,完成国内外所有对应口径气体继电器的流速、容积和密封进行检测,且实验过程无须人工参与。继电器前设有流动调整器,后端设有稳流直管段,可达到相关标准。

产品特点
    结构形式
  • 外部机柜采用冷扎板折边成型工艺制造
  • 自动对中机构,同心偏差±3mm
  • 夹紧器采用液压式夹紧被试件;
  • 油箱采用非承压式结构,侧面设有油位计;
  • 在被试件的安装位置处设有防护罩;
  • 工作环境:-10~+50℃,相对湿度<85%;
  • 电气主线路采用AC380V,总功率9.5KW;
  • 油泵电机采用AC380V,功率5.5KW;
  • 电动执行元件采用AC220V/DC24V电源控制,功率0.25KW;
  • 控制系统采用AC220V/DC24V电源控制,功率0.25KW;
  • 油加热器:AC220V,功率3.5KW;
  • 采用19寸全彩触摸显示器,全中文图形显示,操作过程由系统自动完成,无需人工干预;
  • 嵌入PC系统可直观的对重瓦斯流速、轻瓦斯容积、密封检测的单项和综合项目进行操作,并同时编辑打印试验报告;
  • 安装了热敏打印机;
  • PC系统内安装由我公司自主开发,具有完全知识产权的专业测量控制软件,并且可实施网络远程系统升级和维护。
  • 远程技术支持:如现场操作人员需要技术支持,设备只需接入外围网络,远程端技术人员即可对设备进行远程操控及设备软件升级。
技术参数
    测量范围

    重瓦斯流速检测

  • φ25毫米管径的流速范围:0.6~4.2m/s;
  • φ50毫米管径的流速范围:0.6~3.2m/s;
  • φ80毫米管径的流速范围:0.6~2.2m/s。

    轻瓦斯容积检测

  • 检测范围:0~950ml。

    密封检测压力及时间范围

  • 密封检测压力范围:0~250KPa;
  • 密封检测时间范围:1~60min。

    QJ-40继电器检测

  • 检测范围:1mm-150mm。
    精度

    流速检测精度:1.5级;

    流量计精度:0.5级;

    重瓦斯流速重复检测误差:

  • φ25毫米管径的流速±0.068 m/s、±0.054m/s【厂标±0.034m/s】;
  • φ50毫米管径的流速±0.048 m/s、±0.039m/s【厂标±0.024m/s】;
  • φ80毫米管径的流速±0.028 m/s、±0.024m/s【厂标±0.014m/s】。

    重瓦斯流速显示位数:0.000m/s;

    轻瓦斯容积重复检测误差:±9.5ml;

    轻瓦斯容积显示位数:000.0ml;

    密封重复检测误差:±2.5Kpa;

    密封显示位数:000.0Kpa;

    QJ-40检测精度:1.0级;

    QJ-40显示位数:0.100mm。
