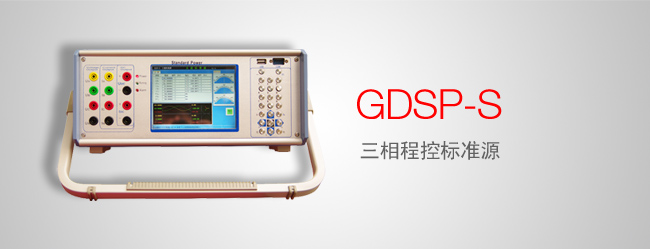

GDSP-S三相程控标准源
产品特点
- 嵌入式主机，配备超大规模可编程逻辑器件（CPLD）。
- 6.4寸真彩液晶显示，一体化主机，嵌入式实时操作系统，运行稳定可靠；面板自带嵌入式人性化按键，既可独立操作亦可连接PC机操作。
- 自动判断过流、过压、过载、短路、温度过高、数据异常及误操作告警提示。
- 装置提供接口：USB接口（软件升级、报告传输）、联机接口（COM口）。
- 高精度三相交流标准源和直流标准源输出。
- 电压、电流采用优越无级变档方式输出，相位、频率、功率、谐波等设置点全部一次到位，软件调整，使用方便。
- 电压、电流、相位设有丰富常用实验点，操作简单，使用便捷效率高。
- 输出标准谐波2～21次，可单次或任意叠加多次谐波输出，并能显示实时谐波、基波波形。
- 三相电压之间、三相电流之间、各相电压和电流之间可任意移相，因此也可模拟各种电力故障输出。
- 可以根据需要检定各种电测量指示仪表装置。
产品参数
交流源- 三相交直流电流输出:
- 三相共用中性点的电流源，各相输出幅值、相位、频率独立调节；
- 输出量程：0～6A；
- 分辨力及其最小变化步长：0.1mA；
- 准确度：≤±0.05%（100mA～6A范围内读数相对误差不大于±0.05%）；
- 稳定度：≤±0.01%/3min；
- 最大输出功率：15VA/相；
- 谐波失真率THDI：≤0.05%。
- 三相交直流电压输出：
- 三相共用中性点的电压源，各相输出幅值、相位、频率独立调节；
- 输出量程：0～120V；
- 分辨力及其最小变化步长：1mV；
- 准确度：≤±0.05%（5V～120V范围内读数相对误差不大于±0.05%）；
- 稳定度：≤±0.01%/3min；
- 最大输出功率：15VA/相；
- 谐波失真率THDU：≤0.05%。
- 交流频率:
- 输出范围：45 Hz～65 Hz；
- 分辨力及其最小变化步长：0.001 Hz；
- 准确度：≤±0.001Hz；
- 稳定度：±0.0005 Hz /3min。
- 交流相位:
- 输出范围：0°～360°；
- 分辨力及其最小变化步长：0.01°；
- 准确度：≤±0.01°； 稳定度：±0.01°/3min。
- 功率因数:
- 功率因数调节范围：1L～0～1C；
- 准确度：≤±0.0005。
- 稳定度：±0.0001 /3min
- 有功功率:
- 准确度：≤±0.05%； 稳定度：≤±0.01%/3min。
- 无功功率:
- 准确度：≤±0.05%； 稳定度：≤±0.01%/3min。
- 单通道直流电流：
- 输出范围：0.2mA～20mA
- 分辨力及其最小变化步长：0.1μA；
- 准确度：±0.05% RD；0.2mA以下输出误差 ≤±0.1μA；
- 稳定度：±0.01%RD/3min； 最大输出功率：0.2W；
- 最大负载电压：10V； 纹波含量：≤ 10μA rms；
- 20mA相对含量0.05%。
- 单通道直流电压:
- 输出范围：±50mV～±10V；0V～±10V连续变化；
- 分辨力及其最小变化步长：0.1mV；
- 准确度：±0.05% RD；±50mV以下输出误差 ≤ ±25μV；
- 稳定度：±0.01%RD/3min；
- 最大输出功率：5W；最大负载电流：±500mA；
- 纹波含量：≤ 1mV rms；±10V相对含量0.1%。
|
其它额定参数 | |
| 额定工作电压 | 允许范围:AC220V ± 10% ， 50H z ± 10% |
| 环境温度 | 使用范围:0 ～ 45 ℃ 存贮范围:－ 25 ～ 70 ℃ |
| 机箱外观 | 选用高档全铝合金挤压型材，电磁兼容进口机箱，外形美观 机箱尺寸(长 × 宽 × 高):360mm × 195mm × 335mm |
| 机箱重量 | 主机重量:9.8 kg |
