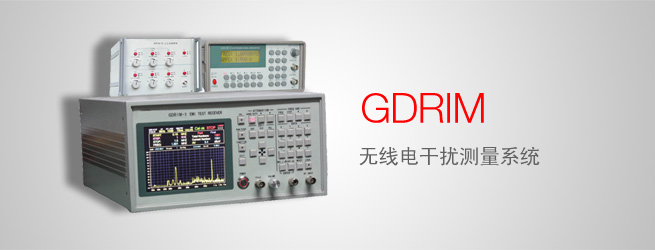

GDRIM 无线电干扰测量系统（停产）

GDRIM系列新一代EMI测试接收机

随着信息技术的飞速发展，社会的进步，人民生活水平的提高，国际贸易的迅速扩大，对“EMC”监测技术的需求不断扩大，通信、电力、环保等部门急需具有当代技术水平的“EMC”检测仪器设备。

武汉国电西高电气有限公司为此成立了专门的“EMC”测试仪器设备研究室，总结过去，开创未来，全力研发具有自主知识产权并在技术上达到国际同类产品技术水平的最新一代全数字化、智能化、 全自动操作检测功能的“EMC”系列的新产品。

GDRIM系列新一代EMI测试接收机的技术特点

• 采用当代最新的数字合成技术，使得被测信号频率的最小分辨率达到0.1Hz，是过去已有的同类产品在技术上未曾达到的，也是当代国际上同类产品最高水平。对测量干扰信号来说，即使频率处在A 段，在QP检波方式下其带宽为200Hz，只要将步进频率即使设定为5Hz，10Hz或20Hz，采用手动逐点扫描，这样在带内最多可测出40个频点的幅频响应，这对于判断被测信号的性质是非常有用的。
• 仪器设计运用了计算技术，实现了系统运行全部由面板键盘操作。
• 点频测量和多种自动扫描测量，均用面板按键菜单式操作，供使用者根据实际需要选择。
• 用TFT彩色液晶屏分别显示各种参数及频谱分布图形。
• 在给定覆盖频率范围内，可选定任何起始和终止频率（包括全景）。任意设定步进频率（如扫全频段：0.15z~1.5MHz，可实现快速扫频粗测。
• 多个离散频点（一次不多于99个）可实现快速扫频精确测量.
• 测量数据存储功能：机内设有测量数据存储区。
• 机内设置了不同的天线系数存储单元，只要将某种天线的天线系数预先存入存储单元，在测量空间场强时从菜单中选定该天线，屏幕上即可直接显示被测频点对应的场强大小（dβμv/m）勿须再去 查表换算。
• 本仪器设有RS-232接口和IEEE-488（GPIB），USB接口（选件）与计算机连结进行数据处理或远程工作。用户可根据需要选定。
• 本仪器具有逐点跟踪校准功能，手动测量时按cal键校准，全自动扫频测量时分粗测功能（在所测频率范围内自动选择中间一点或多奌校准）和精测功能。主要用于快速粗测后对关心的频点再转入用 离散点精确测量功能，精确测量功能在测量过程中自动逐点校准。

GDRIM-2合成信号发生器

GDRIM-2型合成信号发生器，是一台高精度、高稳定度、高分辨率LCD频率和电平显示）智能化频率合成信号发生器，同时具有精密函数发生器的主要功能。该仪器是根据当代技术的发展和市场的需要 而设计的，频率覆盖0.5Hz到3.000000MHz，可输出正弦波、方波、可调脉冲波、三角波，和TTL电平输出。

GDRIM-2合成信号发生器

• 本机采用DDS数字频率合成技术。
• 输出频率最高达到3MHz。
• 有同步TTL电平输出端。
• 输出频率和幅度全部LCD液晶数字显示。
• 可输出正弦波、方波、可调脉冲波、三角波，和TTL电平输出。
• 方波、脉冲波输出上升沿/下降沿≤35ns，过冲 < 10 %
• 脉冲波（占空比10%～90%）。
• 电压输出4位显示，单位可为mV、V、dBμV
• 本机还可根据用户要求选配IEEE-488接口，实现程控操作。

GDRIM-3A型人工电源网络

根据用户生产高压变压器并对产品进行无线电干扰电压的测量进行该产品设计的。

由于当前变压器产品的无线电干扰测量目前还没有一个相应的国家标准，所以参照GB11604-89《高压电器设备无线电干扰测量方法》和JB3567-84《高压绝缘子无线电干扰试验方法》等现有的标准来 介绍变压器的无线电干扰测量方法。

无线电干扰测量原理及线路

在制造厂试验室内进行变压器的无线电干扰测量，一般均是测量通过传导产生的无线电干扰电平量值。

T1—试验变压器， T2—被试验变压器， M—干扰测量仪，Rm—干扰测量仪输入阻抗， L2 C2—并联谐振回路，L1 .C1 .R1 .R2—人工电源网络，N—过压保护器S—防晕罩，L—防晕导线

被试验变压器（T2）通过试验变压器（T1）感应励磁，试品（T2）高压线端如在试验电压下产生无线电干扰信号，则干扰电流将沿导线（L）流动，该干扰信号通过L1 .C1 .R1 .R2组成的人工电源网络进入干扰测量仪。

L2 C2是并联谐振回路，它的参数应调谐在测量频率上，这样对测量频率下的电流呈现极高的阻抗，从而防止分流引起的误差。对工频电流它则呈现低阻抗，从而保护回路及仪器免遭偶然的工频过压破坏。
