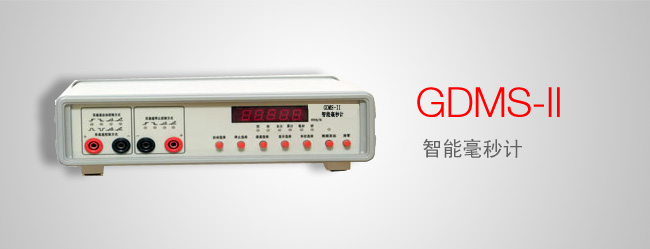

GDMS-II 智能毫秒计（停产）

毫秒计时是电气测试的重要内容之一，根据用户对毫秒计时的要求，结合GB732-74和IEEE694-84的标准，我公司在GDMS-I型智能毫秒计的基础上再次开发出GDMS-II型智能毫秒计。主要用于测量继电器或执行装置的从获得命令到实际执行的间隔时间（毫秒或秒）。

本产品以单片机为核心进行信号处理，毫秒计的启动与停止控制信号由单片机根据面板按键依次切换。从上图中可以看出启动和停止控制信号通道都具备电位和空接点两种输入形式，且都采用了光偶进行了隔离。在单片机的控制下，启动与停止控制信号经计时方式选择单元后，转换成一个TTL电平，其高电平为打开单片机中的计时器；低电平则为关闭单片机中的计时器。计时数据经单片机计算后，按最佳显示方式显示计时结果。

技术特性
• 测量范围 0.1 ms～99999s
• 电位控制信号幅值 DC 3～250V
• 平均计时误差 ≤±0.01 ms或≤±1/10000
• 最高分辨率 0.001ms
• 电位方式输入阻抗 120KΩ
• 空接点方式输出电流 1.5mA
• 体积：260×255×68(mm3)
• 重量：3㎏
