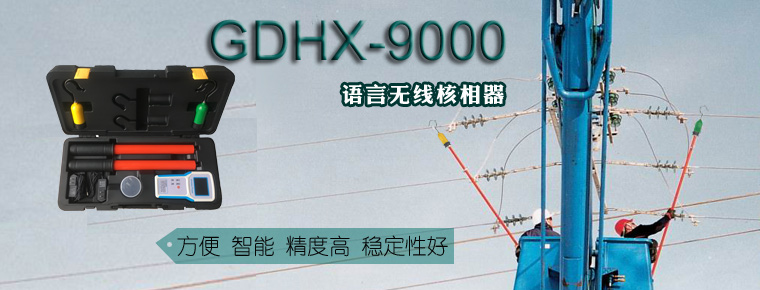

GDHX-9000 语言无线高压核相器

选型
产品概述

GDHX-9000语言无线高压核相器用于两条高压线路并网或环网核相。也可以用于远程(远距离)核相,确定相序颜色与相序名称是否一致。仪器适合0.22~220kV交流输电线路带电作业和二次侧带电作业,具有高压验电功能。仪器采用无线传输技术,操作安全可靠,使用方便,克服了有线核相仪的诸多缺点,同时仪器配置GPS模块,两台及以上仪器经匹配、升级后可以用于远程核相。

工作原理

仪器由2个发射器和1个接收主机组成。发射器可以判断线路是否带电,测量线路相位和频率。近程核相时,X和Y发射器将测量的数据通过无线电发送给接收主机,接收主机依据发射器数据计算两线路相位差值,判断同异相。

远程核相时,两个Y发射器分别将测量数据发送给两台接收主机,主机由GPS授时后同步测量,计算两台主机相位差值即为两线路相位差值,判断两线路同异相。

技术特点
  • 相位差准确度:误差≤5°。
  • 频率准确度:±0.1HZ。
  • 可跨电压测量范围为0.22KV~220kV。
  • 发射器和接收主机的最大传输视距约100米。
  • 远程核相时两个GPS主机的距离为0.3公里~800公里。
  • 真人语音提示测量结果和操作步骤。
  • 3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果,显示GPS卫星颗数,GPS授时状态和时间等信息。
  • 连续1小时无操作自动关机。
  • 发射器和接收主机均内置可充电锂电池,配置5V充电器。
  • 主机内置18650锂电池,电池容量为2500mAH。发射器内置14430锂电池,电池容量为450mAH。
  • 高压测量时泄漏电流<10uA。
  • 发射器工作功耗<0.1W,接收主机工作功耗<0.3W。
  • 工作环境:-35℃--- +45℃ 湿度≤95%RH。
  • 整机重量:约3.6KG。
  • 仪器包装尺寸:长56cm*宽26cm*高13cm。
