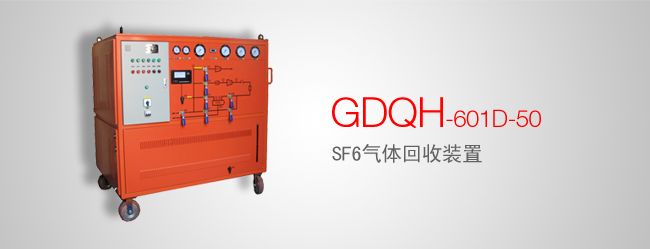

GDQH-601D-50 SF6气体回收装置
产品概述
本装置是参照电力部 DL/T662 《六氟化硫充气及回收装置》标准生产制造的，由SF6压缩机、真空泵、真空系统有防回油装置, 冷凝系统、贮液罐、净化系统内置可再生干燥过滤器、尘埃过滤器、球型阀门、真空计以及电气控制系统，压力探测，温度计及报警装置的控制和检测仪表等辅助设施等组成。
适用于SF6电器，GIS组合电器SF6气体绝缘电器设备的制造、现场安装、检修维护的使用运行。
产品特点
- 对SF6开关及GIS抽真空及真空测量
- 对液化罐抽真空及真空测量
- 对装置本身抽真空及真空测量
- 对SF6开关充气
- 对电器设备中的SF6气体进行回收包括水份处理、油份处理
- 对回收和回充的SF6气体进行干燥、净化处理
- 对SF6电器中的SF6气体进行回收、液化储存
- 可容纳50KG的贮液罐，在设备本体内
- 对SF6气体进行压缩液态贮存，具备液态灌瓶功能
- 该装置为手推移动式
产品参数
| 型 式 | 冷冻液化,风冷,手推移动式 | |
| 工作环境温度 | -10℃～40℃ | |
| 回收 | 初压力(Mpa) | 0.8 |
| 终压力(Mpa) | ≤0.05 | |
| 1m3容积所需时间(h/m3) | ≤1 | |
| 充气 | 初压力(Pa) | ≤133 |
| 终压力(Mpa) | ≤0.8 | |
| 1m3容积所需时间(h/m3) | ≤0.3 | |
| 抽真空从0.1MPa至133Pa需时间 (h/m3 ) | ≤0.5 | |
| 极 限 真 空 (Pa) | ≤10 | |
| 年 泄 漏 率 | ≤0.5% | |
| 回收后SF6气体纯度 | 水分(PPM/V) | ≤60 |
| 油分(PPM/W) | ≤3 | |
| 尘埃(um) | ≤1 | |
| 贮存容器 | 贮存方式 | 液态 |
| 压力(MPa) | 4.0 | |
| 容积(L) | 55 | |
| 贮液量(kg) | 50 | |
| 液化方式 | 冷冻液化 | |
| 汽化方式 | 电加热 | |
| 干燥过滤器再生方式 | 真空加热活化再生 | |
| 电源 | 三相五线 3Φ 380V有零线 | |
| 总功率(kW) | ≤15 | |
| 噪声dB(A) | ≤75 | |
| 外形尺寸(mm) | 1380mm×780mm×1350mm | |
| 设备自重(kg) | ≤500 | |
