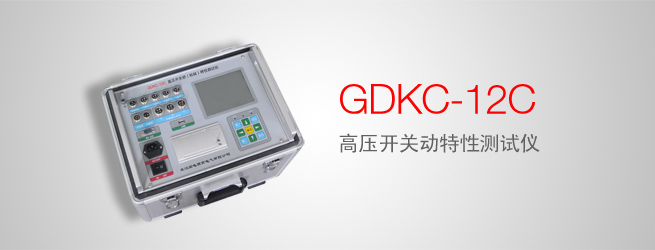

GDKC-12C 高压开关动特性测试仪

高压断路器是电力系统中最重要的控制设备之一。电网中高压断路器的运行数量最多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。因此，对高压断路器的动特性进行测试是一项很重要的工作，但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点，为了解决这些问题，我们开发了GDKC-12C 高压开关动特性测试仪。

1. 性 能

时 间：12个断口的固有分、合闸时间，同相同期、相间同期。

石墨触头：3路石墨触头参数测试，6路合闸电阻参数测试。

重 合 闸：每断口的合－分时间（金短时间），分－合时间（无电流时间），分－合－。分时间：一分时间、一合时间、二分时间。

弹 跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形。

速 度：刚分、刚合速度，最大速度，时间－行程特性曲线；重合闸一分速度，一合速度，二分速度。

行 程：总行程，开距，超行程，过冲行程，反弹幅值。

电 流：分、合闸线圈的分、合闸电流值、电流波形图。

动作电压：机内提供DC30～250V/20A（瞬时工作）数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

2. 特 点

主机为工控机。

超强的抗干扰能力，在500KV变电站试验，也能轻松试验，精确测量。

西门子石墨触头开关测试，能够准确测试石墨触头开关3个或6个断口的动态电阻波形、时间、同期。

万能通用测速传感器，直线行程传感器，旋转传感器，安装极为方便、简捷。

开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。

适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

主机可存储1000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。

可直接使用U盘保存转移数据。

主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。

中文菜单操作,使用方便，内置打印机快速打印所有数据及图谱。

仪器配有与PC机联机的RS-232接口及《断路器数据分析管理软件Windows中文版》，可与PC机联机操作，试验结果直接存入硬盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。

刚分、刚合速度定义编制了相应的分析软件，根据需要，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速。

1. 使用环境

输入电源 220V±10% 50Hz±10% 大气压力 86～106kpa

温 度 －10～40℃ 湿 度 ≦80%RH

2. 安全性能

绝缘电阻 ＞2MΩ

介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。

3. 基本参数

时 间： 普 通 开 关：量程 4000.0ms 分辩率0.1ms

误差 ①100ms以内 0.1ms±1个字

②100ms以上 0.1%±1个字

　　　　 　　 ③同期 ±0.1ms

石墨触头开关：量程 4000.0ms 分辨率：0. 1m/s

误差 ①0.5%±1个字

②同期±0.1ms

速　 度： 量程　20.00m/s 分辩率0.01m/s

误差　1%±0.1m/s

行 程：

电 流： 量程 20.00A 分辩率0.01A

输出电源： DC30～250V数字可调/20A（瞬时工作）

计算机接口：①标准RS-232接口 ②U盘接口

外形尺寸： 380mm(L)×300mm(W)×350mm(H)

重　　量： 12kg
