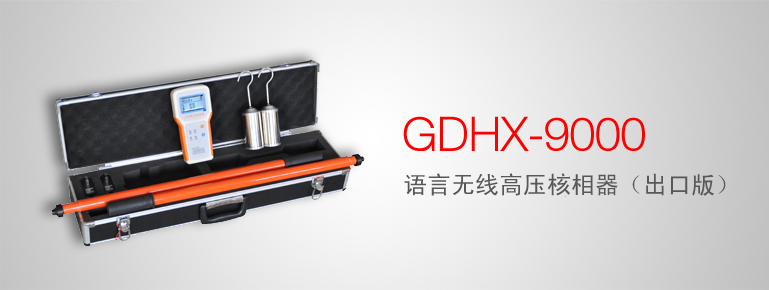

GDHX-9000 语言无线高压核相器出口版(停产)

选型
产品概述

在电力系统环网和双电源电力网建设或检修中,对于闭环点断路器两侧电源核相检查是非常重要的试验项目,否则可能发生短路, 后果不堪设想。

国电西高GDHX-9000语言无线高压核相器(出口版)采用最新电力电子检测技术和无线传输技术, 操作安全可靠,使用方便,克服了有线核相器器的诸多缺点,符合国家GB13398-92、GB311.1-311.6-8.3 DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件 DL/T971-2005》要求。

国电西高GDHX-9000语言无线高压核相器(出口版)主要优点在于去掉了连接两个电网(电源)两端的引线,(距离可达200m)可穿过围墙和隔墙(板),不受任何地形和设施构架的方式限制,提高了安全性,操作极为方便,只需一人操作一人监护。

产品特点
  • 采用大容量免维护锂电池供电。
  • 彻底解决碳性电池、纽扣电池等一次性电池电量不足、更换麻烦等缺点。
  • 特别适合野外作业,无需装卸电池。
  • 符合矿用设备安全设计。
  • 超低功耗:充电一次常规使用一年。
  • 可显示各发射器采集的电压波形。
  • 测试距离远:可达到200米视距,并可穿墙使用。
  • 液晶屏同时显示相位、波形、频率等数据,测试更全面更安全。
  • 真人播出测试结果,测试更快捷和明确。
  • 绝缘杆携带、使用非常方便, 绝缘性能符合电力绝缘工器具耐压试验要求。
  • 便携式接收器设计美观大方, 具有防滑处理工艺。
  • 整机采用先进的制作工艺,体积小,重量轻。
产品参数
  • 电气指标:
    • 可检测电压范围:0.4 ~ 500kV (标准配置为6~10kV、6~35kV、6~110kV、6~220kV)
    • 无线传输距离: ≥ 200米视距 (300米以上需定做)
    • 同相定义: 严格按照规程的规定设计,相角≤30°为同相,相角≥30°为不同相。
    • 工作频率: 45~60Hz,可用于国外60Hz电网的核相。
  • 绝缘指标:
    • 发射器(两个)本体采用高耐压尼龙材料,绝缘等级:80kV/cm
    • 绝缘伸缩杆(材料)选用兵工企业生产的防潮绝缘管,符合IEC/1C78标准具有防潮、耐高压、抗冲击、抗弯等特点, 该材质特性见表一和表二。
    项 目 单 位 指 标
    马丁式耐热性(纵向) >200
    抗冲击(纵向) MPa/cm >147
    抗弯度(纵向) MPa >343
    表面电阻系数(水浸后) Ω >10x10 11
    体积电阻系数(常态) Ω/cm >10x10 31

    表一 绝缘杆机械、电气特性

    电压 (kV) 长度(m) 工频耐压 (kV) 时间 (min) 结果
    标准值 试验值
    6-10 1.5 44 44 1~5 合格
    35 2.4 80 80 1~5 合格
    66~110 2.8 254 254 1~5 合格

    表二 绝缘杆耐压试验参数

  • 性能指标:
    各项检验参数如下:
    试验项目 单位 试验参数 备注
    3kV 6kV 10kV 35kV 110kV 220kV 500kV
    启动电压 kV <0.4 <0.4 <0.4 <0.4 <0.4 <0.4 <0.4 合格
    传输视距 m > 200米 合格
    泄漏电流 μA <30 <30 <30 <30 <30 <30 <30 合格
    音响强度 dB >75 >75 >>75 >75 >75 >75 >75 合格
    直流耐压 kV 3 6 10 35 110 220 500 合格
    工频耐压 0.3m/40kV 合格
    抗电弧试验 kV 3.6 7.2 12 42 130 260 600 合格
    防短路试验 kV 3.6 7.2 12 42 88 176 400 合格
    温度试验 -30~+45 合格
    湿度试验 % 95% 95% 95% 95% 95% 95% 95% 合格
    自由跌落 10 10 10 10 10 10 10 合格
    冲击试验 1000 1000 1000 1000 1000 1000 1000 合格
    同相干扰 kV <1.2 <2.4 <4 <14 <44 <88 <200 合格
    反相干扰 kV >1.8 >3.6 >6 >21 >66 >132 >300 合格
    工作环境 户内户外 合格
    工作电压 V 8.7V 锂电
    静态电流 μA < 10 合格
    动态电流 mA < 20 合格
    动态功耗 W <0.2 合格
