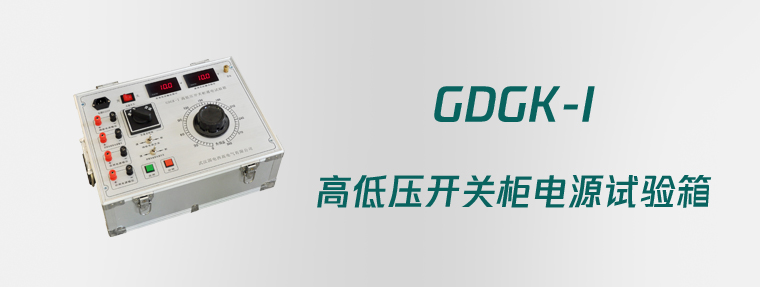

GDGK-I（停产） 高低压开关柜电源试验箱

GDGK-I 高低压开关柜电源试验箱专为高低压开关柜电源通电试验而设计，可为开关柜的储能、电磁铁闭锁、合闸、分闸提供交流或直流电源，具有使用方便，轻巧美观等特点。

• 容量：3KVA
• 输入电压：AC220V
• 输出电压：AC0～300V;DC0～420V
• 输出电流：10A

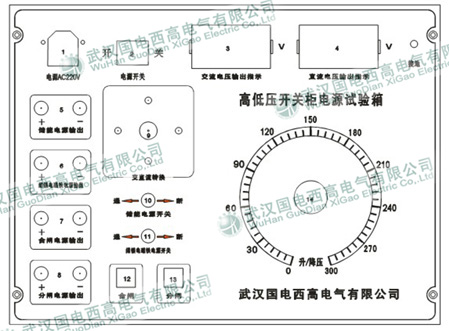

• 按试验要求接好试验连接线。将10、11置于“断”的位置。
• 接入220V电源。
• 将调压器手柄14逆时针调至零位。
• 旋转交直流转换开关9选择所需的电压类型：交流或直流。
• 打开电源开关2。电压表3、4显示0。
• 顺时针调节调压器手柄14，注视相应的电压3或4表的读数，直到所需的电压值。
• 转换开关10或11置于“通”或“断”的位置则可以控制相应的输出端子5或6的电压输出。
• 按下或松开“合闸”或“分闸”按钮，则可以控制相应端子7 或8的电压输出。
• 试验完毕，将调压器手柄14逆时针调至零位，然后关掉电源开关。

• 电源线1根
• 试验线红黑各4根
• 设备主机1台
