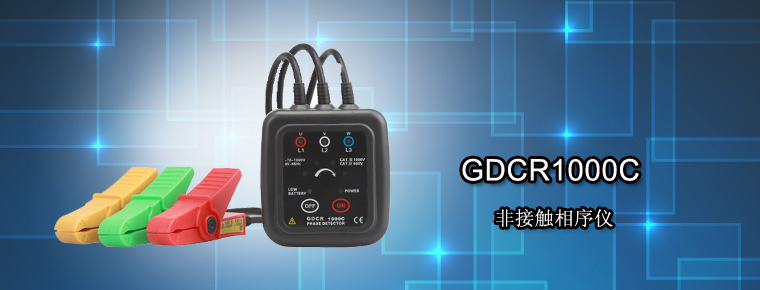

GDCR1000C 非接触检相器
功能特点
- 安全省时
GDCR1000C非接触型检相器是传统相序检测方法的重大突破，传统的相序测量方法必须将三相电线的接线柱拨开，将相序表的三个裸露鳄鱼夹或测试针连接到裸露的3条火线上，而GDCR1000C采用钳形非接触测量，不用拨开电线，无需接触高压裸露火线，直接将三个超感应高绝缘钳夹分别夹住三相火线的绝缘外皮即可检测，同时声光指示三相电源相序的正相或逆相状态。仪表背面附有四颗强力磁铁，可吸挂于配电箱上使用。
GDCR1000C非接触型检相器同时具有活线检查、简易检电、断路查找、断点定位、线路检修等功能。
GDCR1000C非接触型检相器检测快捷、方便，显示一目了然，大大提高了现场测试的安全性，切实保护了操作人员的人身安全，增长了生产力！是三相电源相序、电机检测、线路检修的安规仪器！
- 多种用途
除了能检测相序，还有活线检查、简易检电、火线识别、缺相判断、断线位置查找、能检测直流线路的断点、线路检修等功能，相当于3台 感应式试电笔
- 动态显示
LED动态显示，非常直观！
- 灵敏可靠
GDCR1000C的钳夹更加灵敏，甚至能感应到低至几V的交流电压信号，活电范围更宽。
- 美观科学
GDCR1000C的3个钳夹采用红绿蓝3种颜色外壳，一是更加符合三相线的区分，二整体外观更加科学美观。
技术指标
- 功 能：检相（正相、逆相、缺相）、活线检查、简易检电、断点定位、线路检修
- 电 源：DC3V 2节5号碱性干电池(LR6），连续使用时间约70小时
- 活电范围：AC 70～1000V，45～65Hz (正弦波连续输入）
- 可钳导线尺寸：外径ø1.6mm～ø16mm或ø10mm～ø40mm（选型）
- LED显示
- 【正相】4个检相灯按顺时针方向顺次亮灯
- 【逆相】4个检相灯按逆时针方向顺次亮灯
- 【活电】电压设定范围内L1、L2、L3灯点灯
- 【缺相】L1或L2或L3灯不亮
- 【断路】L1或L2或L3灯不亮
- 蜂鸣
- 【正相】仪器发出间歇短鸣音
- 【逆相】仪器发出连续长鸣音
- 电池检查：开机后电源POWER指示灯亮；电量不足LOW BATTERY
- 磁力：仪表背面附有四颗磁铁，吸挂于配电箱上，可承受800g
- 自动关机：开机约5分钟后，仪表自动关机
- 仪表尺寸：宽高厚70mm×75mm×30mm
- 钳夹引线长：0.6m
- 仪表重量：约200g（含电池）
- 工作温湿度：-10℃～55℃；80%rh以下
- 存储温湿度：-20℃～60℃；90%rh以下
- 测量最高电压：AC 1000V
- 绝缘强度：5.4kVrms
- 最大额定功率：300mVA
- 适合安规：EN61010-1：2001、EN61010-031：2002、污染等级2、CAT Ⅲ(600V)、瞬间过电压6000V

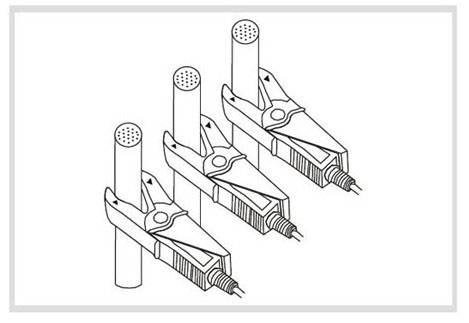

检测连接
现场应用
