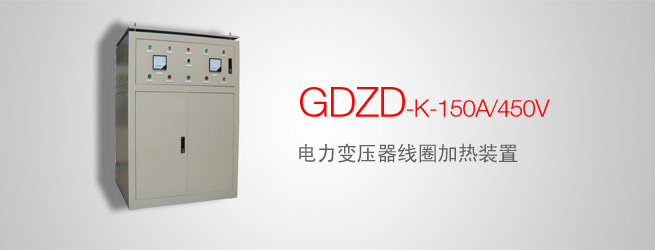

GDZD-K-150A/450V 电力变压器线圈加热装置（停产）

整流成套装置技术条件：

• 型号： GDZD-K -150A/450V可调直流电源装置。
• 环境条件： 户内式。
• 额定直流输出电流： DC 150A
• 额定直流输出电压： DC 450V
• 额定电网输入电压： 三相AC380V±10% 50HZ±5%
• 直流输出调压范围： 0-100%连续可调。
• 整流装置在额定运行情况下的效率不低于96%。
• 输出直流电流稳流精度高于1.5%(在75-100%额定直流电流范围内)
• 本系列装置采用进口专用集成电路，具有热稳定性高、对称性好、运行可靠性极高等特点。

整流变压器参数：

• 型号： GDZB-70kVA-380V
• 进线电压： 三相AC380V±10% 50HZ±1%
• 二次输出电压均与整流柜额定直流输出：Idn=150A, Vdn=450V所匹配。
• 调压方式： 整流变压器无载档位粗调，可控硅移相细调。
• 接线方式： 三相桥
• 脉波数： 6脉波
• 冷却方式： 干式风冷
• 变压器效率： 97%
• 变压器连续运行温升不超过国标650℃
• 绝缘等级： B级
• 变压器制造工艺符合相关国家标准。

整流主柜基本条件：

• 整流器型号： GDZD-K-150A/450V
• 定额直流输出： Idn=150A Vdn=450V
• 整流输出脉波数： 6脉波
• 调压方式： 可控硅移相调压
• 调压范围： 细调0-100%
• 冷却方式： 风冷
• 制方式： 本装置采用GD-785-6A型集成化控制系统，该系统由GD-785-6A-4型集成化控制板和电源变压器组成。
• 主要器件厂家： 可控硅整流元件选用株洲电力机车研究所的产品、快熔选用西安熔断器厂的产品。
• 本装置设有过流、过压、欠相、阻容吸收等保护。

整流柜主要技术参数：

• 定额输出直流电流： Idn 150A
• 定额输出直流电压： Udn 450V
• 整流主柜总数： 1
• 过载能力： 120%分钟/24小时内
• 元件型号： KP-200A-1400V
• 元个正向平均电流： Ian 200A
• 元件反向重复峰值电压：Urrm 1400V
• 每臂并联元件个数： 1只
• 单柜元件个数： 6只
• 整流装置效率： ＞0.93
• 噪声： ≤60d
• 稳流精度： ≤±1.5%
• 整流装置功率因素： ＞0.9（a≤100）

常使用环境条件要求：

• 海拔高度： ≤2000m
• 环境温度： —400℃∽+550℃
• 空气相对湿度（20℃）：15%∽90%
• 环境污染等级： Ⅳ级
• 安装方式： 户内
