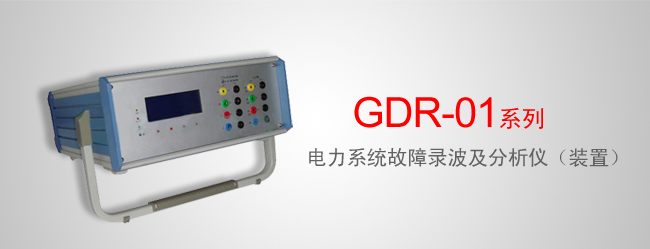

GDR-01系列(停产) 电力系统故障录波及分析仪（装置）

GDR-01 系列电力系统故障录波及分析仪（装置）已广泛地应用于电力系统，是记录发电机、变压器、电力输送线路、电站、电厂的瞬态、稳态模拟量与事件量信息，监视电力系统运行，保存试验数据，记录和捕捉故障信息，为研究电网运行方式及评价保护装置性能提供依据的重要仪器。它可广泛应用于各种电压等级输变电线路、变压器和保护等输变电设备、发电机等发电设备的检修、试验、监测等电力系统中需要故障监测、波形和状态记录、分析的场合。

同时，GDR-01H也适用于石油、化工等需要对流量、温度、液位、压力等传感器信号进行动态监测、记录的领域。

GDR-01H系列便携式录波仪继承了GDR-01系列电力故障录波及分析装置的全部功能和特性。
主要技术指标

项目	GDR-01 系列电力故障录波及分析装置（屏柜）	GDR-O1H 便携式录波分析仪
输入信号	模拟量32-96路； 事件量64-192路； 可以扩展至384路； 交流额定电压：80V、130V、260V； 交流额定电流：1A、5A； 直流输入通道：0-75mV、4-20mA、0-600V；	模拟量8-16路； 事件量32路； 交流额定电压：80V、130V、260V； 交流额定电流：1A、5A； 交、直流两用输入通道（AC/DC通用）：、±100mA、±100A、±300mV、±600V； 或用户定制。
采样特性	1.瞬态记录： 10KHz/ 5KHz/ 2.5Khz/ 1.25KHz可选； 2.触发式稳态记录： 50Hz； 3.连续式稳态记录： 50Hz；不少于7天的历史数据滚动刷新。
系统	嵌入式LINUX实时多任务操作系统，内存256M；120G硬盘可滚动存储最新的1000次记录。
精度参数	16位A/D； 自动校准； 谐波分辨率≤99次； 开关事件分辨率≥0.1ms； 时钟精度：内部时钟精度：±1秒/天； 与GPS同步后时标精度：±100μs；
	50Hz； 25℃ 额定值电压电流有效值、基波有效值：0.2%； 45-55Hz范围内，25℃ 额定值电压电流基波有效值：0.3%； 40-60Hz范围内，25℃ 额定值电压电流基波有效值：0.5%；
试验功能	发电机空载特性试验； 发电机短路特性试验； 励磁机空载特性试验； 灭磁特性试验； 10%阶跃试验； 同期特性试验；	发电机空载特性试验； 发电机短路特性试验； 励磁机空载特性试验； 灭磁特性试验； 10%阶跃试验； 同期特性试验； 其它电气量的测量、记录试验；
记录方式	瞬态记录、连续式稳态记录、触发式稳态记录
数据传输格式	IEC60255-24: 2001电器继电器 第24部分：电力系统数据交换的一般格式。
通讯	RJ45 10/100M以太网； RS232经过MODEM拨号	RJ45 10/100M以太网； 支持标准TCP/IP协议
起动方式	常规起动方式 计算量起动方式 模拟保护动作量起动录波的方式



型号	GDR-01H 8/32	GDR-01H 12/32	GDR-01H 16/32	客户定制
标准配置	①8路（每组4通道）交直流两用电流、电压万能输入通道，每组可接入任意一个量程适配器； ②16路无源接点输入（仪器内部提供24VDC）； ③16路有源接点（24、110、220VDC可选）输入；	①8路（每组4通道）交直流两用电流、电压万能输入通道，每组可接入任意一个量程适配器； ②4路交流电压输入通道：130V，130V，130V，260V； ③16路无源接点输入（仪器内部提供24VDC）； ④16路有源接点（24、110、220VDC可选）输入；	①8路（每组4通道）交直流两用电流、电压万能输入通道，每组可接入任意一个量程适配器； ②4路交流电压输入通道： 130V，130V，130V，260V； ③4路交流电流输入通道：额定值1A/5A可切换； ④16路无源接点输入（仪器内部提供24VDC）； ⑤16路有源接点（24、110、220VDC可选）输入；	在16个模拟输入通道总量范围内，依据客户要求定制模拟输入通道类型、量程的配置。 开关量输入总量32路；16个一组可选择有源、无源
标配量程适配器	①±150mA档量程适配器 ②±20A档量程适配器 ③±300mV档量程适配器 ④±600V档量程适配器	①±150mA档量程适配器 ②±20A档量程适配器 ③±300mV档量程适配器 ④±600V档量程适配器	①±150mA档量程适配器 ②±20A档量程适配器 ③±300mV档量程适配器 ④±600V档量程适配器	按客户要求定制
可选配量程适配器	电流量程适配器： ①±50mA档量程适配器 ②±500mA档量程适配器 ③±40A档量程适配器 ④±100A档量程适配器 ⑤±150A档量程适配器 ⑥1：1000钳形探头 ⑦依据用户要求定制 电压量程适配器： ① ±500mV档量程适配器 ② ±5V档量程适配器 ③ ±150V档量程适配器 ④ ±300V档量程适配器 ⑤依据用户要求定制
