首页>>产品中心>> 其他 >>GD-810 型复合绝缘子的憎水性测试系统
阅读次数:11422

GD-810 型复合绝缘子的憎水性测试系统

选型
执行标准: DL/T810-2002 DL/T864-2004

据统计,复合绝缘子的憎水性丧失占复合绝缘子故障的43%以上,因此对复合绝缘子的憎水性监测十分重要。现有的测试方法存在测试主观性大,现场无法大规模开展等弊端。GD-810 憎水性监测系统是由机器视觉的图像识别系统和工业级超高清晰CCD图像自动采集系统、雾化水喷淋自动控制系统组合设计出的一种专家测试系统。

复合绝缘子的憎水性测试系统

硬件特点:
  • 测量装置整合;
  • 自动遥控控制;
  • GPS定位,可与电子地图无缝链接;
  • 滤镜和液体着色剂,在硬件上防止光线干扰影响;
  • 高清晰工业级CCD图像采集系统;
  • 便携式抗干扰设计,可带电测试。

复合绝缘子的憎水性测试系统

复合绝缘子的憎水性测试系统

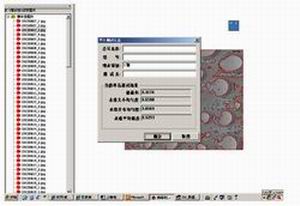

图像识别技术:
  • 基于梯度的自适应滤波;
  • 二维熵门限法水珠分割;
  • 水珠边界的自动搜索跟踪;
  • 冗余信息的删除;
  • 基于人工智能的图像区域分割。
特征量提取:
  • 基于中心矩的特征量提取;
  • 基于傅里叶描述子的几何特征提取;
  • 基于共生矩阵的特征提取;
  • 基于不变矩的特征提取;
  • 纹理特征提取。
专家系统分级模块:
  • 分类模块:scale模块;training模块;predicting模块
  • 基于Support Vector Machine数据分类
  • Sequential minimal optimization优化最小算法
  • 增量学习算法
光传感器现场污秽度自动记录系统介绍



基本原理:

光传感器测量盐密灰密是基于介质光波导中的光场分布理论和光能耗损耗机理。在石英棒上无污染时,由光波导中的基模和高次模共同传输光能量,其中绝大部分光能在光波导的芯中传输,但有少部分光能将沿芯包界面的包层传输,光波传输过程中光的损耗很小。当石英玻璃棒上有污染时,由于污染物改变了高次模及基模的传输条件;同时,污染粒子对光能的吸收和散射等产生光能损耗;光传感器对现场污秽度的检测就是分析光能以及相关参数来测量的。

系统结构:
  • 数据检测终端
    • 太阳能接受器——提供电源;
    • 光 传 感 器——采集积污量;
    • 主 机——现场设备控制, 通过GSM网络发射有关监测数据。
  • 监 测 中 心:
    • 信 息 收发 模 块——接收终端发回的检测数据,并发出指令;
    • 监 测 中 心 系 统——提供在线盐密分析软件。

复合绝缘子的憎水性测试系统

光传感器现场污秽度自动记录系统介绍



  • 盐密监测范围:0~0.8mg/cm2
  • 工作温度范围: -30℃~60℃
  • 蓄电池电源: DC 12V 12Ah
  • 太阳能电池: DC 12V 5W
  • 监 测 参 数: 时间 温度 相对湿度 盐密 灰密
  • 整 机 功 耗: 监测状态 0.1W;通讯状态 1W
网络示意图:

复合绝缘子的憎水性测试系统

该网络系统是一种智能化大范围远程分布式现场污秽度实时监测系统,实现在不同位置同时对监测点的监测,并绘制污区分布图.系统监测中心设置在生产运检中心,可直接为生产运行部门提供管理、维护并提供辅助决策数据.同时上级管理部门可通过Internet对该系统进行业务监督及管理。
