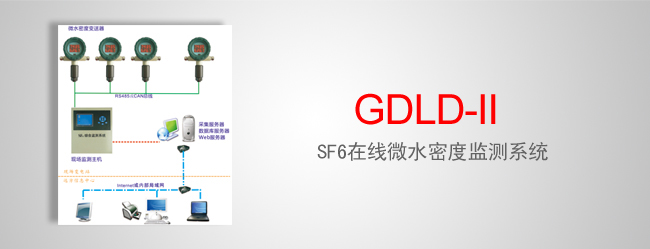

GDLD-II SF6在线微水密度监测系统

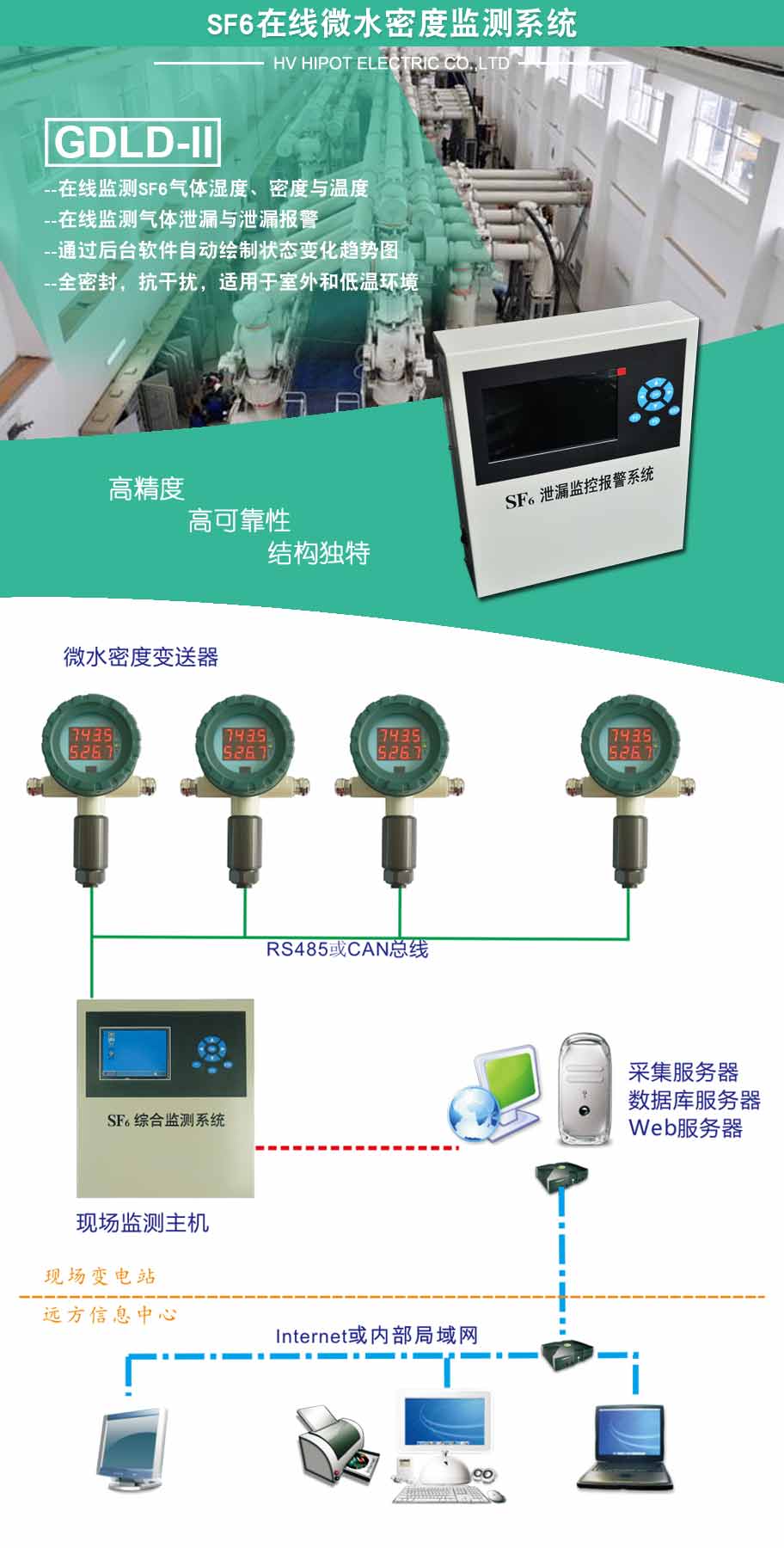

为适应我国电力行业体制改革的需要和加快电气设备在线监测技术及状态检修发展的步伐，研究和探索以在线监测技术为基础，故障检修与预防性相结合，以实现最大可靠性和最低成本消耗为目标的状态检修模式，我公司研制出具有自主知识产权的SF6气体在线监测系统。该设备能够以高于国家标准的测量精度，长期在线监测断路器SF6气体的密度、微水、温度及其变化趋势，其功能是在SF6气体有关指标出现变化时，给出变化曲线；有关指标达到报警状态时，报警或自动启动报警装置；当有关指标超标达到危险状况时，报警或自动启动闭锁装置，禁止断路器动作，以保障设备和变电站整套系统的安全。上述监测设备配有RS-485/CAN通讯接口，可将监测数据实时上传至变电站、城市中心乃至更上级监控中心，真正实现变电站，尤其是无人值班站的设备在线监测。同时，监测到的各项指标的变化趋势为断路器的状态检修提供了有效依据。

我公司与国网公司SF6实验室，安徽电力试验研究院、国电公司西安热工研究院等行业内专业单位建立密切联系，开展技术合作，成功研制了SF6综合在线检测系统。

产品功能
• 在线监测SF6气体湿度、密度与温度；
• 在线监测气体泄漏与泄漏报警；
• 可按预设值或用户给定值自动启动低压报警和闭锁装置
• 预留RS-485/CAN总线通讯接口；
• 通过后台软件自动绘制状态变化趋势图；
• 大屏幕液晶显示器现场显示实时数据，具备屏幕保护和声控显示功能；
• 手持遥控器设置报警与闭锁门限值和显示方式；
• 全密封，抗干扰，适用于室外和低温环境。

• 高精度与高可靠性

  变送器采用了进口高稳定性传感器，传感器经变送器内部电路的修正、补偿，其输出线性度好，精度高；变送器外部结构也更适于高频电场环境下的测量，它与电路处理部分融为一体，以减少干扰耦合，提高电路长期工作的稳定性和可靠性。

• 实现在线监测监控和状态检修

  该监测器可长期挂线运行。其配备的RS-485/CAN通讯接口，可将监测数据实时上传至监控中心。当被测气体指标超标时，监测器将自动按事先设定的门限上传报警或闭锁信号至远方监控中心，或直接启动报警、闭锁装置。上位机软件可按设定的时间和频率，采样存储监测数据，并按需要将上述数据自动绘制成变化趋势图，供观察分析之用。

  SF6气体综合在线监测技术的应用，可以实现断路器的状态监测，有利于及时掌握设备的运行状态，保障电力系统的安全稳定运行，使状态检修得以实现，减少检修费用和停电时间，从而提高管理水平。

• 结构独特，安装使用方便

  监测器采用全封闭设计，外形独特美观，传感器、电源、数据输出电路和监测显示器安装在同一机壳内，LED显示器直接显示含水量的体积比数值。它防水抗尘防爆，抗强电磁干扰，安装使用方便，可用于高频电场环境和室外环境。

湿度指标：
• 测量范围：50～1,000 μl/l或-60℃～+20℃
• 测量精度：≤ ± 5％ F.S.
• 报警门限：300 μl/l
• 温度测量范围：-55℃～+125℃
• 温度测量精度：± 1℃

密度指标：
• 测量范围：0.01～1.00 MPa 或定制
• 测量精度：优于±1％ F.S.
• 报警门限：0.52 MPa 或自定义
• 报警解除：0.53 MPa 或自定义
• 闭锁门限：0.50 MPa 或自定义
• 闭锁解除：0.51 MPa 或自定义

其它指标：
• 通讯接口：隔离型RS-485/CAN
• 通讯速率：2400 bps
• 电源电压：24VDC 或 85V～265V AC
• 工作环境：-40 ℃～＋55 ℃ ≤95％RH
