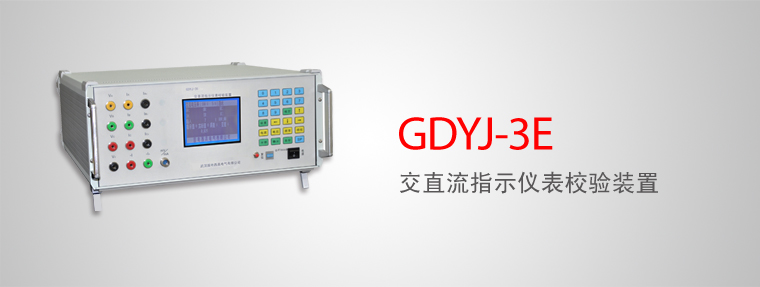

GDYJ-3E 交直流指示仪表校验装置(停产)

选型
产品概述
执行标准:JJG410-1994

GDYJ-3E 型便携式程控三相交、直流指示仪表检定装置,是根据国家有关标准和规程要求精心而设计的,不需配置任何标准功率电能表和标准电压、电流表,即可对0.2级及以下交、直流电压、电流表、频率、相位表、功率因数表进行自动或手动校验和检定,检定结果可以通过打印机打印出来。本装置采用大屏幕液晶显示器显示,汉字提示操作(根据用户要求可增设电能表校验)本仪器在同类产品有着它的独到之处,尤其是在功能上、显示上都做了全面的改进,它采用DSP交流采样技术,装置无需预热即可校表、检测,标准长期稳定性好,精度高,技术先进,结合最新视窗软件技术,功能齐全,性能可靠,稳定性好,操作简单,使用方便。本装置还可根据用户需要配置计算机管理软件。整机结构采用标准工控机箱装配。

产品特点
  • 对指示仪表可进行手动和自动操作。
  • 可采用任意编程方式 对指示仪表进行校验。
  • 采用大屏幕液晶显示器。
  • 校表时在屏幕上有汉字提示,并导入您按步骤进行操作。
  • 显示器直接显示校验误差。
  • 智能化设计,操作由键盘控制。
  • 可用中文打印测试结果。
  • 校表电源和标准表一体化。
  • 它采用DSP交流采样技术,装置无需预热即可校表、检测,标准长期稳定性好,精度高
  • 输出频率可设置跟踪市电频率。
  • 直流输出与交流输出接线分开。
  • 可视外接负载大小,设置电流功率放大器的工作状态(轻载或重载)。
  • 输出电压短路,输出电流开路具有完善的自我保护功能。
  • 电压输出具有恒压特性,输出电流具有恒流特性,并具有定额、定相功能
  • 多功能标准表部份具有功率、电能标准以及交、直流电流、电压标准。
产品参数
输出电压 (AC)0~600V 电压A 相(电压B,C 相100V,200V,400V)
(DC)0~600V 电压A 相
调节范围:档位×(0~120%)
调节细度: 0.01%
输出容量: ≥15VA/相
输出电流 (AC)0~25A 电流A 相(电流B,C 相1A,5A,20A)
(DC)0~25A 电流A 相
调节范围:档位×(0~ 130%)
调节细度: 0.01%
输出容量: ≥20VA/相
输出频率 频率范围:45~65Hz
调节细度:0.001Hz
三相功率 电压量程:100V、200V、400V
电流量程:1A、5A、20A
同相电流对同相电压 相位调节范围:0~359.9°
调节细度:0.1°
三相电压对称度 三相四线:120 ±0.5°
三相三线:60 ±0.5°
电压、电流波形失真度 ≤0.5%
稳定度 ≤0.02%
装置误差 ≤0.1%
直流电压、 电流纹波系数 ≤1%
交、直电流、电压测量精度 ≤±0.1%
供电电源 220V±10%
