GDJD-3A SF6气体密度继电器全自动校验仪(停产)

选型

执行标准:DL/T596-1996

GDJD-3A型SF6气体密度继电器校验仪(以下简称校验仪),是一款智能化的SF6气体密度继电器校验仪器。该校验仪采用嵌入式微处理器,能对各种SF6气体密度继电器进行性能校验,以及对SF6气体任意环境温度下的压力进行标准换算。主要用于SF6气体产品的生产、维护与监测。特别适宜电力系统,为SF6电气产品的生产、安全运行、预试和维护提供方便。

SF6电气产品已广泛应用在电力部门、工矿企业,促进了电力行业的快速发展。如何保证SF6电气产品的可靠安全运行已成为电力部门的重要任务之一。SF6气体密度继电器是SF6电气开关的关键元件之一,它用来检测SF6电气设备本体中SF6气体密度的变化,它的性能好坏直接影响到SF6电气设备的可靠安全运行。安装于现场的SF6气体密度继电器因不经常动作,经过一段时期后常出现动作不灵活或触点接触不良的现象,有的还会出现温度补偿性能变差,当环境温度变化时容易导致SF6气体密度继电器误动作。因此原电力部制定了DL/T596—1996《电力设备预防性试验规程》。该试验规程规定:各SF6电气开关使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况来看,对现场的SF6气体密度继电器进行定期校验是防患于未然,保障电力设备安全可靠运行的必要手段之一。

在密封容器中,一定温度下的SF6气体压力可代表SF6气体密度。为了能够统一,习惯上常把20℃时SF6气体的压力作为其对应密度的代表值。所以,SF6气体密度继电器均以20℃时SF6气体的压力作为标度值。在现场校验时,不同的环境温度下,测量到的压力值都要换算到其对应20℃时的标准压力值,从而判断该SF6气体密度继电器的性能。GDJD-3A 型SF6气体密度继电器校验仪对这个过程是自动完成的,既准确,又灵活方便。

GDJD-3A 密度继电器校验仪吸收国外产品先进经验,可以采用其它气体如N2、Air、O2、CO2等气体替代SF6气体进行测量,不存在使用SF6气体造成的弊端如:SF6分解产物有剧毒、SF6气体不环保、SF6气体成本较高。

主要功能:
  • 对任意环境温度下的各种SF6气体密度继电器的报警动作和解除时的压力值进行测量,并自动换算成20℃时的对应标准压力值,实现对SF6气体密度继电器的报警性能校验。
  • 对任意环境温度下的各种SF6气体密度继电器的闭锁动作和解除时的压力值进行测量,并自动换算成20℃时的对应标准压力值,实现对SF6气体密度继电器的闭锁性能校验。
  • 如被校验的SF6气体密度继电器附有压力表或密度表,该校验仪还可对压力表或密度表的精度进行校验。
  • 任意环境温度下SF6气体压力至20℃时的标准压力换算。
  • 20℃时的标准压力到任意温度下的压力换算。
主要特点:

该校验仪吸收国内同类产品先进经验,运用了先进的精确的SF6气体压力和温度之间关系的数学模型,根据现场测试需要而设计的一种SF6气体密度继电器校验设备。采用嵌入式微机技术,选用进口的高性能压力、温度传感器,解决了目前现场对SF6气体密度继电器校验困难的问题。该校验仪同时采样被测继电器动作时的气体压力和温度,并自动换算成20℃时的标准压力值,从而完成了压力、温度的动态自动补偿。因此该校验仪无需传统实验方法所用的恒温室,而且避免了大量的SF6气体的浪费。具有以下显著特点:

  • 结构紧凑,体积小,重量轻,便于携带。
  • 机电一体化程度高,技术先进、性能可靠。
  • 大屏幕液晶,汉字菜单,直观、简便。
  • 采用的电源具有UPS功能,适合野外作业。
  • 配有微型打印机,随时打印测试结果。
  • 密封性能好,校验过程中不浪费SF6气体。
  • 连接气管两端配有进口快速逆止阀,操作简便又防止管路进入水份和空气。大多数密度继电器无须拆卸即可直接进行校验。
  • 采样点加有智能电压保护器,采样点鱼夹误接220V电压也不会损坏校验仪,使用更安全。
  • 温度传感器位于仪器气体管道内,正确反映密度继电器内的气体温度,测量更准确。
技术指标
工作电源: 交直流两用,内置充电电池,可连续工作数小时,AC220V±10%,50Hz。
精 度: 0.25级(可以根据用户要求定制)。
显示方式: 3.5寸真彩液晶显示。
打印方式: 针式微打。
测量压力范围: 0~1.0Mpa
校验压力范围: 20℃时标准压力0~0.9Mpa。
测量温度范围: -50℃~+100℃。
系统温度仪: -50℃~100℃
外形尺寸: 258×240×88
仪器重量: 约2.5Kg。
压力分辨率: 0.0001MPa
温度分辨率: 0.1℃ 5.6
存储容量: 50~100条
通信接口: USB 2.0,支持数据分析软件
使用条件 环境温度:-20℃~60℃。
相对温度:不大于93%(25℃)。

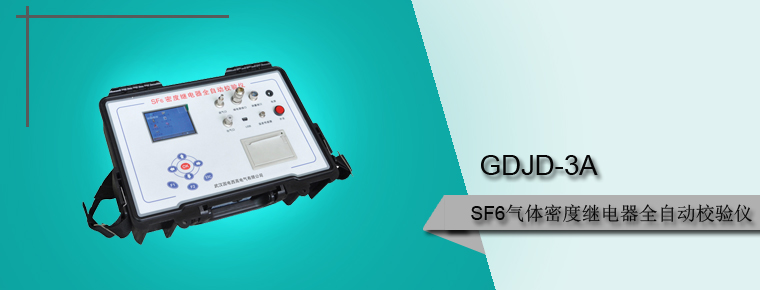

SF6气体密度继电器校验仪

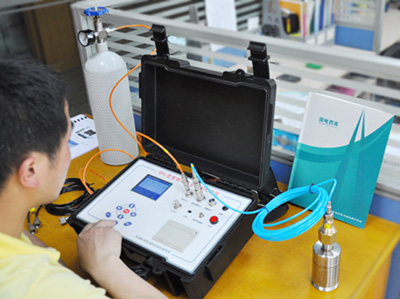

工作人员调试产品

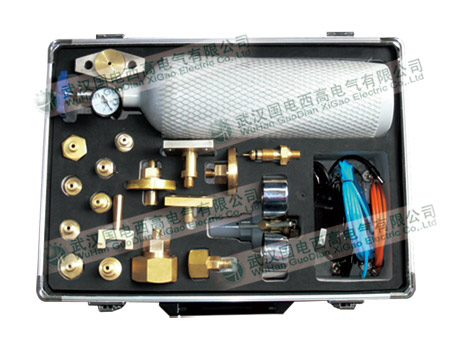

SF6气体密度继电器校验仪
