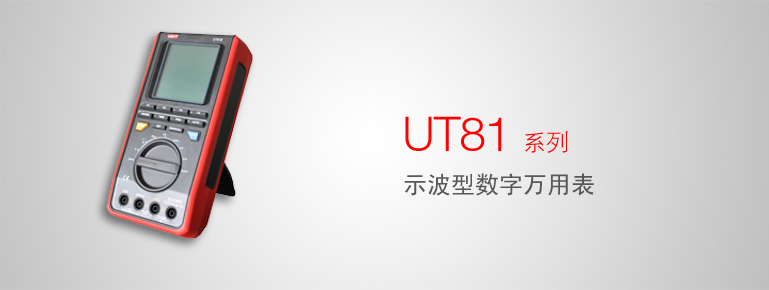

UT81系列 示波型数字万用表
产品概述
UT81A/B/C是采用嵌入式数字控制技术设计的集数字 存储示波器、数字万用表等功能于一体的手持式新型数 字示波万用表。示波器模式测试是一个完整的智能化测 量系统,其中包括信号输入、数据采样、数据处理、自 动搜捕及波形存储调用；万用表模式测试可测量交/直 流电压和电流、电阻、二极管正向压降、通断、频率、 占空比、电容值。在测试交直流电压、电流、频率时 可通过Mode键转换到示波器模式的波形测试画面，方便 观察测试波形。波形测试带宽为UT81A:2MHZ;UT81B:8M HZ;UT81C:16MHz，为各种测量提供充足带宽，UT81A/B 40MS/s UT81C 80MS/s恒定采样率配合峰值采样处理可捕 捉尖峰脉冲和失落脉冲等工业信号，可测量交直流驱动 马达、传感器、激励器、线路及控制电器，UPS及工业 机械，该表是电子测试领域的专业维修工具。
产品特点
显示：160x160个图素，LCD类型，STN正常灰或黑。
自动设定: 按被测信号大小自动设置示波器
USB接口输出:光绝缘接口输出保证安全的传输数据到电脑,仪表电脑接口软件操作详见软件光盘中“接口软件操作说明”
波形数据存储、调用
倾斜支架便于观察波形和数据
技术参数
| 产品型号参数 | |||
| 水平 | 垂直 | ||
| 取(采)样率 | UT81A/B:40M/秒; UT81C:80M/秒 |
模拟带宽 | UT81A:2MHz; UT81B:8MHz; UT81C:16MHz |
| 通道 | 单 | ||
| 取样 / 刻度 | 20点（pixels） | 耦合 | DC |
| 刷新率 | >5 | 垂直分辨率 | 8 Bits |
| 触发模式 | 自动、正常、单次 | 输入阻抗 | 10MΩ(不包括万用表部分) |
| 准确度 | ±(5%+1pix) | ||
| 扫描范围 | UT81A/B:100ns到5sec/div（步进值1-2-5） UT81C:50ns到5sec/div（步进值1-2-5） |
最大输入电压 | 1000 Vp-p |
| 时基准确度 | ±(0.1% + 1pix) | 电压轴灵敏度 | 20mV/div~500V/div(步进值1-2-5) |
