首页>>产品中心>> 其他 >>RLC-10(停产) 气体瓦斯继电器自动测试仪
阅读次数:11793

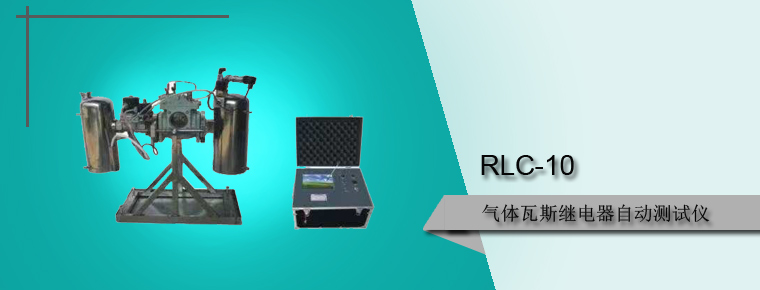

RLC-10(停产) 气体瓦斯继电器自动测试仪

选型
产品概述

气体保护是变压器内部故障的主要保护元件,对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。当油浸式变压器的内部发生故障时,由于电弧将使绝缘材料分解并产生大 量的气体,其强烈程度随故障的严重程度不同而不同。气体保护就是利用反应气体状态的气体继电器(有称瓦斯继电器)来保护变压器内部故障的。

在气体保护继电器内,上部一个密封的浮筒,下部是一块金属挡板,两者都装有密封的水银接点。浮筒和挡板可以围绕各自的轴旋转。在正常运行时,继电器内充满油,浮筒浸在油内,处于上浮位置,水银接点断开;当不能则由于本 身重量而下垂,其水银接点也是断开的。当变压器内部发生轻微故障时,气体产生度较缓慢,气体上升至储油柜途中首先积存于气体继电器的上部空间,使油面下降,浮筒随之下降而使水银接点闭合,接通延时信号,这就是所谓的“轻 气体”;当变压器内部发生严重故障时,则产生强烈的气体,油箱内压力瞬时突增,产生很大的油流向油枕方向冲击,因油流冲击挡板,挡板克服弹簧的阻力,带动磁铁向干簧触点方向移动,使水银触点闭合,接通跳闸回路,使断路器 跳闸,这就是所谓的“重瓦斯”。重瓦斯动作,立即切断与变压器连接的所有电源,从而避免事故扩大,起到保护变压器的作用。

产品特点
  • 设备轻巧便携:具有体积小,重量轻,便于携带,操作简单,满足现场试验需要,节约设备和实验室大量投资等优点。
  • 特殊设计,方便更换、测量稳定,可对各种规格(Φ25、Φ50、Φ80以及其他口径)瓦斯继电器进行高精度稳定测量。
  • 流速测量(重瓦斯测量):通过巧妙的管道设计, 采用精确计算、实验验证的压力与流速算法,精准完成各种规格瓦斯继电器的流速测量,测量分辨率达到了0.1米/秒,且重复性好。
  • 容积测量(轻瓦斯测量):通过精确地管路计算和美国生产的微压力传感器,实现了容积的实时精准测量。测量分辨率达到了1毫升。
  • 密封测量:通过合理的管路设计与布局,利用超静音打气泵加压模拟瓦斯内部受压来检测继电器的密封性能。
  • 设备性能稳定:信号线路、动力线路、气动管路完全分离,各模块分离布局,完善屏蔽,充分保证了设备对现场试验环境的适应性与可靠性。
  • 触摸操作,界面美观:7寸全中文彩色触摸图形操作界面,操作直观、简单,并可对结果进行查看、分析和打印。
技术参数
气体继电器 流速试验:0.4~1.8m/s,最小分辨率0.1m/s精度0.5级
容积试验:0~500ml,最小分辨率1ml,最大误差≤4%
密封试验:0~150Kpa,最小分辨率1 Kpa,精度1.0级
时间:1min、5min、10min、20min可选
试验介质 瓦斯继电器试验介质为25#变压器油
电源 AC220v 50HZ,功率240W
仪器箱 瓦斯继电器油罐(机械部分):外型尺寸:70×30×60cm,重量35kg
彩屏触摸微机控制箱(电气部分):外型尺寸:51×41×33cm,重量15kg
