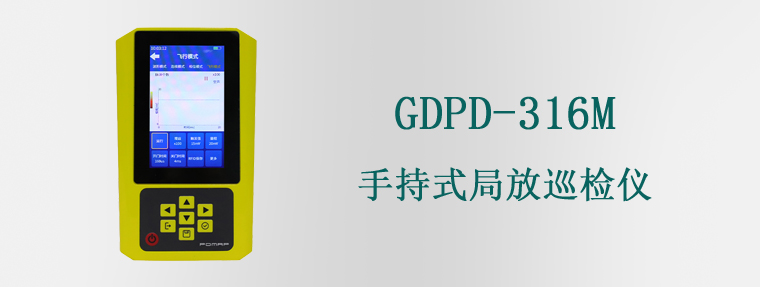

GDPD-316M手持式局放巡检仪

局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电和机械振动等物理现象。这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当电力设备内出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断其内部是否存在绝缘隐患，防止潜在事故的进一步扩大。

本局放检测仪为综合型带电检测手持仪器，其基于地电压、超声波、特高频、高频电流检测方法，测试电力设备的局部放电情况，提供局部放电幅、PRPS、PRPD、连续、飞行、脉冲、相位、波形等图谱，可以较好的评估电力设备局部放电情况。该带电检测仪能够适用于变压器、电抗器、环网柜、开关柜、高压电缆、架空线路等电力设备的带电局放检测。

传统的局部放电检测仪,其测量信号的响应频率一般不超过1MHz,易受外界干扰的影响,稳定性差，影响了其应用。随着计算机技术、电子技术和传感器技术的进步，为超高频检测技术创造了条件，使其具有检测频率高、抗干扰性强和灵敏度高，得到高度重视。

GDPD-316M手持式局放巡检仪采用速慧（smartquick）智能化电力测试系统（软著登字第1010215号、商标注册号14684781），HVHIPOT公司引进国际先进的局放检测技术研发生产的便携式高效的带电高压绝缘设备的局放巡检工具，根据不同被测品可以灵活配置各种不同传感器，其中TEV、超声波和HFCT适用于对高压开关柜、环网柜局部放电检测；超声波和UHF适用于对GIS的绝缘状态进行检测；使用超声波和HFCT适用于电缆的绝缘状态进行检测。内置的专家诊断系统能根据检测数据进行分析，判断放电能量大小和可能部位，在电力、铁路等得到广泛应用。

功能特点：

监测设备的种类：适用于不同电压等级下的变压器、电抗器、环网柜、开关柜、、GIS高压电缆、架空线路等电力设备的带电局放检测；

1.现场使用简单，操作方便，不需停电、不需提供试验源；

2.检测功能：暂态地电压检测、特高频检测、高频电流检测、内置非接触式超声波检测、外置接触式超声波检测、外置聚焦型超声波检测、外置柔性型超声波检测；

3.智能巡检功能：仪器应具备RFID标签扫描功能，实现电力设备巡检工作的信息化管理。

4.外置聚焦检测功能：装置可在干式变压器等自带外壳的高压设备外表面进行内部局放在线测试；

5.特高频检测模式和高频电流检测模式

具备幅值检测模式，可连续触发或单次触发采集，测试局部放电信号dB值；

具备周期图谱检测，显示单工频周期下局放的信号相位分布；

具备PRPD、PRPS检测模式，可实时滚动显示局放信号的二维及三维图谱；

各检测模式下可进行特高频信号的检测带宽选择，分为高通、低通、全通；

6.超声波检测功能

幅值检测模式：显示超声信号的有效值、较大值、频率成分信息；

相位图谱模式：显示超声信号的PRPD图谱；

脉冲图谱模式，显示超声信号的飞行图谱；

波型图谱模式，显示超声信号的原始波形信号，可显示不少于10个工频周期的时域图谱显示；

以上检测模式下，均可进行连续与触发检测，可进行mV与dB间的转换、可进行放大倍数的调节；

7.数据存储，内置存储容量不少于8G。主机能够保存暂态地电压、超声波检测数据和图谱，且检测数据能用开关柜设备信息进行标识；

8.耳机声音监测，可对超声信号进行监听，配置耳机；

（9）局部放电图谱丰富：具有幅值图谱、波形模式、连续模式、脉冲模式、飞行模式、周期图谱、相位图谱、波形图谱、PRPS/PRPD图谱等多种分析方法，有效判断局放放电幅值、类型和严重程度；

（10）具有多种相位同步方式，内同步、无线电源同步使仪器相位与现场工频相位保持一致；

（11）暂态地电压、空气超声波、接触超声波、特高频、高频电流、RFID扫描六合一智慧仪器；

（12）具备PRPS、PRPD图谱智能色阶功能，能够清晰识别多点放电信号；

（13）具备黄、绿、红三色指示放电严重程度功能；

（14）具备超声波录音功能、特高频动态PRPS/PRPD图谱录屏功能；

（15）配备数据管理、分析软件，可对检测数据进行统一分析及管理；
