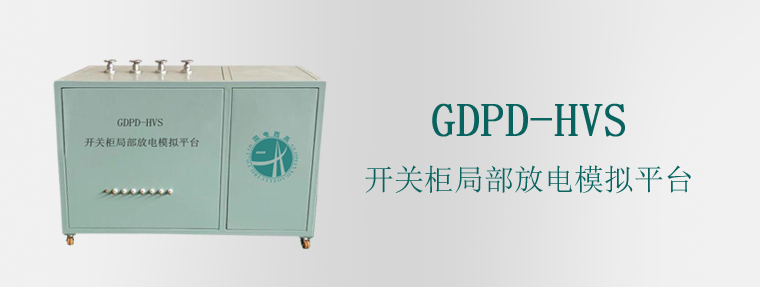

GDPD-HVS开关柜局部放电模拟平台

整套试验平台可模拟开关柜内部各种局部放电现象包括尖端放电、颗粒放电、悬浮放电、气隙放电等4种类型，适用于在实验室模拟开关柜局部放电检测的科学研究、实验研究、仪器考核与教学培训，适用于采用空气超声波法(AA）及暂态地电压法（TEV），特高频法（UHF）、脉冲电流等方法的带电局放巡检仪的模拟试验检测。

遵循标准

本装置遵循或参考但不限于以下标准，：

GB/T16927.1高电压试验技术部分：一般定义和试验要求

GB/T16927.2高电压试验技术第二部分：测量系统

GB/T7354局部放电测量

DL/T417-2006电力设备局部放电试验现场测量导则

电力设备带电检测技术规范（试行）DL/T474-2006现场绝缘试验实施导则

DL/T596电力设备预防性试验规程

整套系统组成部分

开关柜局放模拟平台主要模块部分：

1、模拟型开关柜本体

2、3KVA/30KV升压变压器（内置柜体内）

3、升压控制系统

4、4种放电模型（内置柜体内）

5、隔离滤波器

6、耦合电容器（内置柜体内）

功能特点

1、真实性好：按实体开关柜设计，真实模拟开关柜内部的各种局放故障现象。

2、故障模拟：可模拟开关柜尖端、沿面等放电类型。

3、放电可控：可任意选择放电种类，控制各放电信号的起始电压、熄灭电压和放电强度。

4、局放检测方法多样化：可为脉冲电流法、特高频法、超声波法、暂态地电压法等带电局放检测仪提供开关柜真实带电运行下的局放测量试验平台。

5、稳定性好：各放电模块可重复使用，放电特征稳定。

6、操作便捷：各类故障的产生及消失，可在调压控制装置上通过调节输出电压的大小进行调控。

7、安全可靠：升压设备内置，高压与外界隔离，操作安全可靠。

8、一体式结构设计美观，底部有移动轮方便移动位置。



技术参数：

1、额定电压等级：30kV（单相）

2、额定容量： 3KVA

3、放电模型调节方式：手动

4、耦合电容电容量：100pF

5、放电模拟类型：尖端放电、颗粒放电、悬浮放电、气隙放电

7. 输入工作电源：AC220V

8. 输入工作电流：13A

9. 高压电流： 100mA

10.测量电压： 100V

11、局放值：≤5PC
