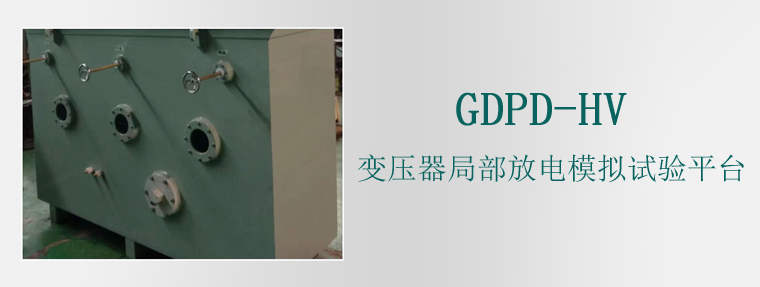

GDPD-HV变压器局部放电模拟试验平台

本套装置可准确模拟电力变压器局部放电多种类型故障，其中以局部放电故障模拟为主。电力变压器故障模拟实验装置具备准确模拟局部放电故障的能力，通过外部调节装置直接体外控制故障的产生、消失以及加重，具备温度控制调节能力，利用不同的检测方法对变压器不同的故障进行检测研究，分析故障信号特征，建立相关故障图谱与数据库，为变压器故障诊断、科研教学、仪器考核等提供参考依据。

整套试验平台可模拟变压器内部各种局部放电现象包括尖端放电、颗粒放电、悬浮放电、气隙放电、等4种放电类型，适用于在实验室模拟变压器局部放电检测的科学研究、实验研究、仪器考核与教学培训，适用于采用接触式超声波法，特高频法、高频电流、脉冲电流等方法的带电局放巡检仪的模拟试验检测。

遵循标准

本装置遵循或参考但不限于以下标准：

GB/T16927.1高电压试验技术部分：一般定义和试验要求

GB/T16927.2高电压试验技术第二部分：测量系统

GB/T7354局部放电测量

DL/T417-2006电力设备局部放电试验现场测量导则

GDPD-HV变压器局部放电模拟试验平台技术规范书

电力设备带电检测技术规范（试行）DL/T474-2006现场绝缘试验实施导则

DL/T596电力设备预防性试验规程

功能特点

1、模拟变压器本体参考电力变压器相关功能组件构成，主要由铁芯、绕组、油箱、绝缘底座、绝缘套管等各部分组成采用单相单绕组结构设计，绕组采用饼式绕法，本体局放量小于20pc。

2、变压器油箱起冷却与绝缘作用，本装置油箱采用标准变压器油箱外壳，全封闭结构设计，外部预留相关传感器、检测单元透明窗，透明窗外侧装有活动屏蔽层。

3、绝缘套管采用110KV套管，安装在油箱顶部，对变压器起到支撑与绝缘的作用。套管内油路与油箱之间完全隔离套管末屏采用极板结构，可作为脉冲电流信号口。

4、油箱内预置了一套变压器加热装置，用于模拟不同温度对变压器故障的影响，尤其是对变压器局放故障的影响。

5、油箱内预置了一套油温测量装置，其传感器分别置于油箱内上中下位置，用于检测加热时不同区域的温度。

6、其他辅助装置包括温度计、底部移动装置、接地板等部件，用于辅助模拟实验顺利进行。

7、变压器故障模拟包括变压器局放故障模拟，局放故障模拟类型包括尖端放电、颗粒放电、悬浮放电、气隙放电、油楔放电等。这些局放模拟故障产生在油箱内部，可选择产生在铁芯附近、绕组内部或者外部等不同位置，通过外部调节装置直接体外控制局放的产生、消失以及加重，并可根据需要随时控制放电状态。

8、故障检测是通过各类故障检测手段对模拟故障进行检测，采集故障信号，提取相应图谱与数据，以此来获得电力变压器各类故障特征。

9、局放检测方法包括脉冲电流法、特高频法、超声波法、高频法。通过以上局放测量方法，可准确获得各种局放类型在不同局放检测平台上的特征图谱与数据。

10、脉冲电流法可通过预留的脉冲信号采集接口直接采集信号，支持交流局放测量与直流局放测量。

11、特高频法可通过油箱外部预留的透明视窗采集超高频信号，并支持内置超高频传感器。

12、超声波法可通过油箱外壳直接采集超声波信号或者直接采用内置超声波传感器进行测试。

13、高频法可通过各接地线采集高频信号，可根据需要改变铁芯、绕组、夹件等变压器各部件的接地状态。

14、介质损耗检测可直接通过变压器高低压绕组、套管等位置采集信号，进行普通介损或者高压介损测量，并支持正接法、反接法测量，准确获得变压器故障对变压器电容特征以及介质损耗的影响程度。

15、除了局放检测方法与绕组变形检测方法，本装置可根据检测需要，对模拟装置进行其他方法的检测，比如绝缘电阻、油中气体分析等检测方法。



技术参数：

输入电流： 25A

高压电流： 0.06A

测量电压： 100V

额定电压下的局部放电量：≤5PC（整体系统考核）

2) 耦合电容器

额定电压： 100KV

额定电容量： 100pf

额定电压局部放电量:≤3PC

3） 操作控制台

输入工作电压：AC220V

输出电压：0-250V

输出容量：5KVA

4） 隔离滤波器

输入工作电压：0-250V

输出电压：0-250V

输出容量：5KVA

5）放电模型

放电模型配置有：尖端、颗粒、气隙、悬浮。

放电模型调节方式： 手动
