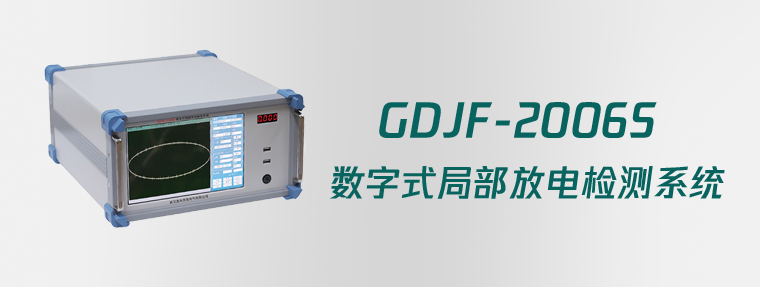

GDJF-2006S数字式局部放电检测系统

该数字式局部放电检测系统整套设备采用超声波检测技术、高频检测技术、信号现场处理技术、Web后台处理软件等技术进行检测和分析。同时采用高速AD转换电路完成信号的数字化，并通过数字信号处理、自适应滤波等干扰信号处理方式保证了检测数据的可靠性。使用该设备对高压电气设备进行局放带电巡检，便于工作人员及时对高压电气设备的运行状态进行评估，为设备的维修提供了依据，也可为运行设备的故障点进行跟踪测试，大大提高高压电气设备运行的可靠性、安全性和有效性。
数字式局部放电检测系统由主机、局放检测软件、电流互感器、输入单元、高压校准脉冲发生器、输入适配器、天线放大器以及连接线组成。
具备对运行中的高压电气设备进行局放带电巡检的功能，适用于柱上开关、互感器、干式变压器、油浸式变压器、高压断路器、耦合电容器、电抗器、电容套管、高压开关等试品进行局部放电实验及其他科学实验研究。

功能特点
1、便携式设计，坚固耐用，使用方便
检测主机为便携式设计，壳体坚固可靠，选用11.6英寸高性能工业一体机。
2、抗干扰能力较强，检测数据准确
利用数字滤波技术，可以有效地消除现场干扰，在强干扰环境下也能实现局部放电测量。
3、系统采用单通道数据采集
可同时对局部放电产生的电磁波、超声波等信号进行综合分析处理。
4、连接简单方便
系统采用多种连接方式，传感器与主机之间选用BNC接口方式，便于使用。
5、软件功能强大
具有局部放电测量、分析，局部放电重复放电次数n的测量、分析，抗固定干扰，抗动态干扰，自由选择椭圆、直线、正弦显示方式，窗口局部进行详细测量、观察放电脉冲，试验电压、电流和局部放电同时测量，单道自动定时保存实验数据，单通道手动或随时保存实验数据，随时存储波形，重新显示、分析过去已保存的试验波形，增益范围六档粗调，每档随意细调，数字开窗技术、可避免干扰对测量的影响，相位开窗、单窗、双窗任选，360度内自由开窗，通道测量有效地抑制干扰脉冲信号，方便地分析局部放电信号的来源，内、外同步随意选择；
6、本软件局部放电显示结果符合IEC60270标准。
7、本装置采用外接电源供电方式，使用只需提供AC220V±10%交流电源即可。

1）IEC60270  《局部放电测量》

2）GB/T7354  《局部放电测量》

技术参数：

使用环境

1)环境温度：－15℃～+50℃

2)相对湿度：≤95%（20℃）。

3）海拔高度：≤3000m

主机技术参数

测量通道：1个独立测量通道

采样精度：12Bit

采样速率：每通道最大6.5MHz

检测灵敏度：0.1pC

测量范围：0.1pC～10000nC

动态范围：大于80dB

可测试品的电容量范围：6pF～250µF

测量频带：3dB带宽10kHz～1MHz

试验电源频率范围：50-400Hz

程控滤波器分段：

低端频率10K、20K、40K，80K；

高端频率100K、200K、300K,1000K；

本量程非线性误差：5%

量程：X1,X10,X100，X1000，X10000,X100000（>120dB）

抗电压冲击能力：5000V，在各输入口和电源端（正、负、AC）

电源：AC220V±10%；频率45-65Hz；功率＜500W
