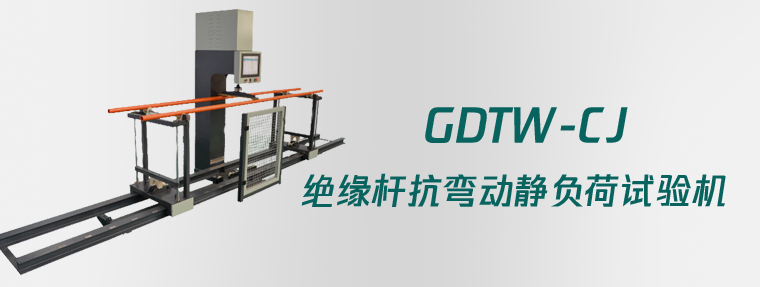

GDTW-CJ绝缘杆抗弯动静负荷试验机

绝缘杆抗弯动静负荷试验机适用于绝缘杆、托瓶架、绝缘管材料、管型复合材料、梯具等多种材料及产品的动态和静态弯曲试验。

功能特点
1、试验机采用一体化设计，控制操作箱为悬臂结构，方便操作，同时取消控制台节省试验室空间。
2、可完成绝缘托瓶架、绝缘杆件、绝缘管制材料、管装复合材料、绝缘梯具等多种材料及产品的动态和静态弯曲试验。
3、伺服控制灵活多样，具有多阶段、多功能、多方式控制方式。
4、位移量自动控制测量系统，可自动测量材料及产品弯曲挠度。
5、可调试验架，根据不同产品实现试验长度500-5500mm调节，梯具可以平放也可以侧立放置进行测试。
6、试验机配备1～4点拉力均衡装置，可进行110kV以上托瓶架的测试。
7、试品夹具采用尼龙材料制成，不会对试品造成损伤。
8、试验机具有防护隔栏，保证试验人员的安全。

依据标准
DL/T976-2017《带电作业工具、装置和设备预防性试验规程》
DL/T1476-2015《电力安全工器具预防性试验规程》
DL/T596-2005《电力设备预防性试验规程》
GB/T2317.1-2008《电力金具试验方法部分：机悈试验》
JJG139－1991《拉力、压力和万能试验机计量检定规程》
GB/T2611-2007《试验机通用技术要求》
GB/T17620-2008《带电作业用绝缘硬梯》
GB13398-2008《带电作业用空心绝缘管、泡沫填充绝缘管和实心绝缘棒》
Q/BHS001-2009《弯扭试验机》

技术参数：

试验力：10kN
示值准确度：1.0 %
最横梁移动范围：0～500mm
位移速度：0～500 mm/min
二端可调距离：500～5500mm
试验宽度：580mm
负荷点数：1～4
测试精度：符合静荷拉力试验机1级标准
工作电源：AC220V、 800W
外形尺寸：6000x1000x2300（mm）
主机重量：1050kg
