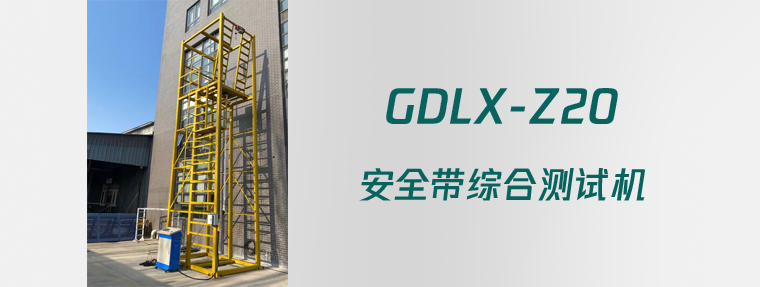

GDLX-Z20安全带综合测试机

根据GB/T6096-2020、GB609生产，主要用于区域限制安全带系统性能、围杆作业安全带系统性能、坠落悬挂安全带系统性能、安全带救援性能等测试。广泛应用于特种劳动防护用品监督检验站、建筑科学研究院、建筑工程质量检测站、电力部门以及安全带生产企业。

主机结构
1、主体架采用14#*5的镀锌方管6根，并作防锈处理，并经过专业力值有限元分析，确保整体测试架的安全性及稳固性。
2、整套测试架系统采用工业化设计理念，可根据客户具体需求提供个性化定制方案，包括不限于整体焊接或螺栓固定、特殊尺寸及外形、垂直/螺旋/倾斜楼梯式爬梯、防护栏开门断电等。（图片是客户定制，常规是垂直爬梯）
3、配置调整安装工装，便于调整不同长度的安全绳长度。
4、静态测试安装平台配有对称工艺孔，方便适应现场的安装。
测控系统
1、整体控制系统采用PLC+触摸屏控制结构。相关操作均可以通过触摸屏操作完成。
2、触摸屏采用国内知名品牌，PLC采用三菱PLC，内置大容量RAM存储器；TFT液晶4线精密电阻网格触摸显示，配置400MHz高速CPU，反应速度更快，处理能力更强。
3、采用恒转矩测距系统，实时测试模拟人提升高度，并触摸屏可设定，设定高度到，自动停止提升。
4、静态测试采用程序自动闭环控制，可以自动进行力值-时间保持。
5、触摸屏可以自行输入设定试验力值和保持时间（。设定时间到自动声音报警提示。
6、触摸屏实现显示试验力值、保持倒计时、试验曲线、试验状态、北京时间等。
保护系统
1、测试架配有垂直防护笼爬梯，确保操作人员安全性。
2、主要部件例如传感器、静态减速机、冲击提升机等要有防雨等防护措施，延长设备使用寿命。
3、提升机带有限位功能，确保极限状态下限位保护停止运行。
4、冲击释放器采用PUR螺旋弹簧电缆链接，抗紫外线老化、耐高低温、耐磨性能好。
5、配有测试悬挂点安全操作平台，确保操作人员安全性。
6、配置假人释放保护带，避免安全带不合格断裂，假人落地带来的危险及对假人的损坏。

技术参数：

1、动态力传感器：测量范围 0-20KN，频率不低于5KHZ，精度±1.5%
2、动态数据系统：采样频率20kHz，采样时间38ms，采集下限1000N，精确到1N。
3、静态力传感器：0～30KN，精度0.5%。
4、静态数据系统：采样频率5Khz，实时采集，采集下限300N，精确到0.01KN。
5、静态拉伸范围：0～5500mm，精度1%。
6、静态拉伸速度：小于100mm/min。
7、静态拉伸时间：0-999S，可触摸屏自行输入设定，设定时间到自动报警提示。
8、仪器电源： AC 380V，50Hz。
