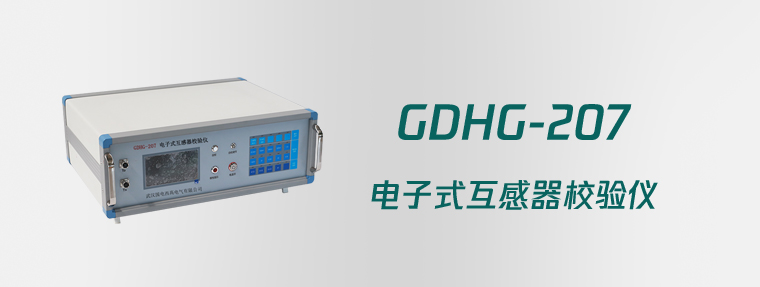

GDHG-207 电子式互感器校验仪

仪器的测量范围及分辨率：

校验仪的基本误差：
△x=±（x•2%+y•2%+1个字）
△y=±（x•2%+y•2%+1个字）
上式中：“△x、△y”分别为同相分量和正交分量的允许误差
“x、y”分别为同相分量和正交分量读数的绝对值
“1个字”为仪器的量子化误差
注：当校验仪运行在非额定工作电流（或电压）时，校验仪的示值误差或相位误差允许为上述误差的两倍。
可测量电子式电流电压互感器的二次电压：
额定电压：22.5mV、150mV、200mV、225mV、1.5V、1.625V、2V、3.25V、4V、6.5V
额定电压倍率：1、1/2、1/3、1/√3
二次电压为下述数值中的“额定电压”乘以“额定电压倍率”（共40种额定二次电压组合）
线性工作范围：
当二次电压为4V及以下的线性工作范围是5%-200%
当二次电压大于4V的线性工作范围是5%-120%
注：本仪器可以在1%额定工作电压下工作，但此时的测量精度将会下降。
仪器对高次谐波的抑制能力为32db,额定频率为50Hz。
仪器的其它技术数据：
该仪器标准互感器回路的输入阻抗约为10MΩ
（2）该仪器被测互感器回路的输入阻抗约为10MΩ
（3）极性指示动作电压：小于额定工作电压的30%；
（4）仪器消耗功率：<20VA
（5）外形尺寸（mm）：460×380×160
（6）重量：10Kg
（7）电源：AC220V±10%，50Hz
