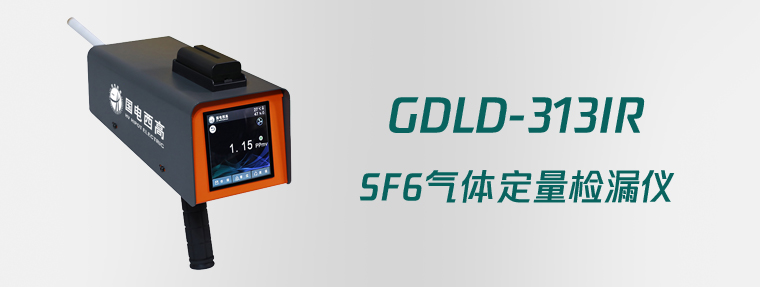

GDLD-313IR SF6气体定量检漏仪

GDLD-313IR便携式SF6气体定量检漏仪是我公司继上一代WG系列基础上研发出的一款高精度、高灵敏度的运用非分散红外（NDIR）技术来定位和量化泄漏的检漏仪产品。相比上一代产品测试速度更快，更轻便，电池可更换（实现无限续航），更可靠，性价比更高。



采用速慧（smartquick）智能化电力测试系统（软著登字第1010215号、商标注册号14684781），主要应用于电力行业GIS和SF6充气式设备的泄露检测。可对SF6气体电气设备进行定性及定量检测。通过包扎法测出SF6气体电气设备的年泄漏率。同时该设备广泛用于供电局、变电站、高压开关公司、实验室安全通风柜、科学试验等多个领域的SF6气体泄漏的检测。



应用范围：

●高压开关设备

●直升飞机转子叶片

●气体输送系统

●检测灭火器

●建筑物通风率研究

●检测危险物

●贮存容器



产品优势：

★无放射源，无辐射危险

★无需耗材,无需定期更换高压高纯氩气

★无接近高压气体的危险

★无需定期更换传感器，无须二次投资，性价比高

★性能稳定，维护费用低。无需每年做线性校准无易损件

★不受湿度影响,不受环境污染影响，无本底影响误差

★高灵敏度探测泄露可达0.01ppmv

★检测速度<1s

★严重泄露或SF6浓度达到100%时不会污染或损坏检测器



技术特点

能对SF6电气设备的泄露进行定性及定量的检测。

能够实现环境SF6气体浓度零位功能，（去皮功能）。

双显双量程，同时保证整机灵敏度和较精确度。

能准确定位SF6气体电气设备的泄露故障点。

同屏SF6浓度值、温湿度值、电池指示、时间、膜片泵状态等多参数呈现。

独具匠心的操作界面，简洁实用的人机的交互方式，给用户良好的视觉享受

采用非分散红外（NDIR）技术，德国原装进口世界顶尖品牌传感器.

测试速度快，2s即可达到数据稳定状态，数据重复性好。

SF6气体单一响应，对其它任何气体不响应，不会出现误报情况。

非气体接触测量特性能保证任何浓度下都不会出现传感器中毒现象。

传感器恒温室，能保证传感器在任意环境温度下不发生温度漂移。

采用军工OLED显示屏，能保证强光直射条件下数据清晰可见。

秉承欧洲简洁低耗的设计理念，经过软硬件优化，内置锂电，超长待机。

在进行现场检测工作时，操作人员可随身佩戴进行爬高工作。

改进了之前型号彩屏阳光下看不清的缺陷，更适合现场人员使用。

声光分段报警，保证现场操作人员在不需要看数据的条件下发现泄漏点。

测试管路可做长短任意调整，可根据实际情况选取合适的测量管路长度。

膜片泵吸采样方式，保证测试气路的密闭性。

配有防滑手柄、蛇形探头以及防跌落腕带，保证用户使用方便安全。

配送手机微信电力计算小程序，用于年泄露率的计算，只需填写相关数据，自动计算出年泄漏率值，省去繁琐的人工操作。

以浓度数据加上检测时间的方式存储数据，方便工作人员准确调出所需数据。能存储超过8000组检测数据值。

设备外壳优选航空高强度、全屏蔽、超轻型ABS塑料材质结构

22.可支持监测环境中或密闭空间中SF6浓度并报警。

23.可实现本机存储、查看、删除历史数据及报警记录。





引用标准

1、DL/T639-1997六氟化硫电气设备运行、试验及检修人员安全防护细则

2、GB11023-89高压开关设备六氟化硫气体密封试验方法

3、DLT846.6-2004六氟化硫气体检漏仪

4、国电公司72号附件3[1999]高压开关设备质量监督管理办法

5、GB/T17626电磁兼容试验和测量技术

6、GB/T2423电工电子产品环境试验

7、DL/T596电力设备预防性试验规程

8、GB/T6388运输包装收发货标志



技术参数



测 量 原 理 ：非分散红外，双波长原理 检 测 量 程 ：有效精度量程0-50PPmv、0-1000PPmv、0-10000PPmv（可选） 检测分辨率  ：0.01或0.1PPmv 检 测 精 度 ：±2%FS 重复性误差  ：≤±1% 检测响应时间：≤1秒 检测恢复时间：≤3秒 长期稳定性（跨度）：≤±20 ppm，超过1000小时的周期 长期稳定性（零）：≤±20 ppm，超过1000小时的周期 采样方式:泵吸式，流量 > 1.5L/min 零点漂移： ≤±1%（F.S/年） 线性误差：≤±1% 显 示 方 式 ：摸彩色屏，Incell显示技术 电池技术：可拆卸更换，单电池能持续工作4小时以上，通过电池更换可实现无线续航。 峰值电流：<500mA 平均功率：<2W 使用空气压力：800---1150hPa 环境工作湿度：0---95%RH 工作温度：-20℃---50℃ 存储温度：-20℃---60℃ 工作湿度：0---95% （无冷凝） 外形尺寸：245mm×125mm×140mm 重量：1.5kg 标配附件： 使用说明书 合格证 保修卡 主机 电池×2 充电器
