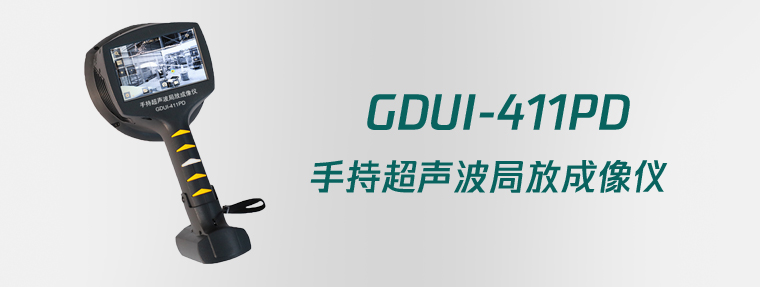

GDUI-411PD手持超声波局放成像仪（停产）
· 一种新型集三功能于一体的PD局放定位检测、噪声源识别定位、气体泄漏定位检测和分析诊断系统；
· 可将实时的测量数据同步输入到办公室的云端；
· 云端系统可以在整个团队，进行在线、或PDF检测报告共享试验结果；
· 使用随机的外置电池，可以轻松连续8个小时进行拍照检测；
· 手持式的设计让仪器更加轻巧便携。
GDUI-411PD手持式声波成像仪可广泛地适用于电网公司的高压架空线路的带电巡检扫测及定位、变电站各种裸露高压设备的电晕放电、悬浮放电、表面放电、以及瓷套内、外部等放电类型的检测及定位、以及各种气体管道泄漏检测及定位、设备异常振动查找等多场景、多功能一体。
技术参数：
|
|
声学规格 |
|
|
声学测量 |
124 个低噪 MEMS 麦克，风传声器实时声音可视化 |
|
|
灵敏度、准确度 |
少于 0 dB |
|
|
动态范围 |
超过 120 dB |
|
|
频带宽度（可调节范围） |
2 kHz-31 kHz |
|
|
测量距离 |
0.3 米-100 米 |
|
|
通信和存储 |
|
无线数据传输 |
wifi、2.4 GHz and 5 GHz IEEE802.11.b/g/n/ac 无线局域网 |
|
内部存储 |
32 GB SD 卡, 不可拆卸的 |
|
外部存储 |
8 GB USB 大容量存储器,配备设备 |
|
|
机械和环境 |
|
尺寸 |
273x170x125 mm |
|
电源线的长度 |
0.9 m 可延长至 2 m |
|
重量 |
净重 980 g 总计(包含所有配件) 2.9 kg |
|
防护等级 |
IP51 |
|
操作与存储的温度 |
建议(-10°C) – (+50°C) |
|
操作与存储的湿度 |
建议 0 - 90 (RH%) |
|
电源 |
|
额定输入电压 |
12V.最大输入 15V / 2A |
|
内置电池 |
Li-Ion，10.80 V，3.35 Ah，36.20Wh， 170g，84.87 x 58.76 x 21.89 mm，IP40，
使用时长 > 2 小时（视环境条件而定）
，充电时间 2-3 小时 |
|
电池充电器 |
输入 100-240 V ~ 50/ 60 Hz 1.5 A
最大输出功率 13.8V 4.0A |
|
内置电池 |
6Wh, Li-Ion(仅供仪器内部数据备份) |
|
用户界面 |
|
显示屏 |
尺寸: 5”英寸 800 x 48
色彩: 24 bit RGB
亮度: 1000 cd/m2 (可调节) |
|
输入设备 |
电阻触屏 |
|
通电指示器 |
红色LED |
|
视频分辨率 |
1640 x 1234 Video |
|
视频帧率 |
25 fps |
|
声波成像帧率 |
30 fps |
|
变焦 |
2x Digital zoom |
|
产品特点 |
|
手持型 |
轻量型产品，配有一个可放置电池和辅助部件的便携包 |
|
云端 |
上传存储的测量数据和分析数据 |
|
环境 |
供室内、外工业使用 |
|
|
|
|
|
