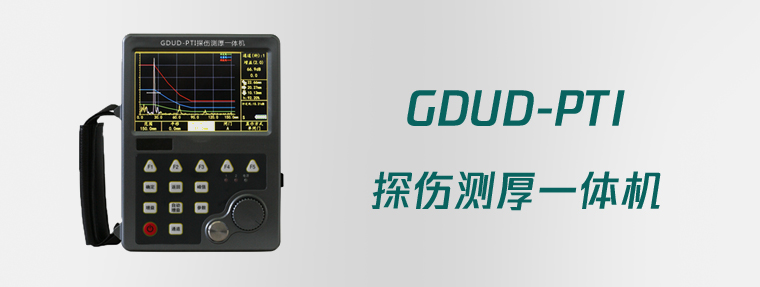

GDUD-PTI超声波探伤测厚一体机

国电西高便携式探伤测厚一体机汇集了超声波探伤、测厚、计算机、电子、模具、工艺等现代高新技术，实现了这些高新的完美组合。为业界提供了性能更加优越，功能更加强大的探伤测厚一体机器。

突出特点：

⚫人体工程学优化设计的结构及外观；体积小、重量轻，整机的外形尺寸为180×130×40mm，包括电池重量仅为0.75kg；操作和携带极为便利，抗干扰能力强。

⚫高分辨率5.0英寸（800×480）宽屏彩色TFT液晶显示屏。

⚫仪器自带测厚仪校准试块。具有独立的测厚仪操作软件界面，测厚精度为0.01mm。

⚫具有无线网络功能，实现仪器和手机互联，通过手机访问远程仪器静态存储文件。

⚫具有数字滤波功能，精准选择频带，在检测铸件等晶粒粗大材料时，能很好地滤除杂波。

⚫B扫成像显示，缺陷显示更直观。

⚫具有HDMI接口，可连接显示器和投影仪。

⚫具有TF卡接口，可扩展存储容量，方便数据传送。

⚫仪器内置11套国家标准，兼容欧标EN12668-1:2010，方便设定各种DAC、AVG曲线参数。

⚫动态波形存储、动态波形回放、屏幕拷贝功能.

⚫节电设计，可连续工作10小时以上。



技术参数：

发射脉冲：方波，发射电压25~400V（步进25V），宽度30~1000ns（步进0.1ns、1.0ns、10ns、100ns可调）

工作方式：单、双

阻抗匹配：50Ω、100Ω、150Ω、400Ω

频带选择：分为0.5~4MHz、2~8MHz、0.5~20MHz三档

增益范围：0.0~110.0dB（步进0.1dB、1.0dB、2.0dB、

6.0dB可调）

检测范围：2.0~14000.0mm（钢纵波），连续可调检波方式：正半波、负半波、全波、射频

脉冲平移：﹣45.0~10000.0mm

探头零偏：0.00~100.00μs（步进0.01μs、0.1μs、1.0μs、

10μs可调）

脉冲重复频率：15.0~1000.0Hz（步进0.1 Hz、1.0 Hz、10 Hz、100 Hz可调）

垂直线性误差：≦3%

水平线性误差：≦0.3%

灵敏度余量：﹥62dB（200Φ2平底孔）

分辨率：﹥36dB

动态范围：≧32dB

抑制：0~99%，不影响线性与增益

RF输出阻抗：50Ω

电噪电平：<10%

接口：Q9探头接口

供电方式：①大容量锂电池，无记忆效应、连续工作

10小时以上；②220V交流电（配电源适配器）

环境温度：﹣10℃~40℃

相对湿度：20%~95%RH
