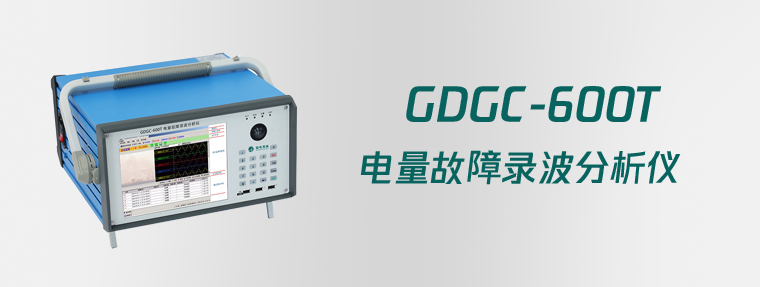

GDGC-600T 电量故障录波分析仪

　　产品概述：

　　GDGC-600T电量故障录波分析仪，又称为发电机特性分析仪、发电机故障录波仪。采用先进的DSP与32位嵌入式CPU，结合高性能的嵌入式实时操作系统VxWorks而设计的，适应电力系统发展需求的嵌入式电力故障录波分析装置。它可广泛应用于各种电压等级的线路、发电机-变压器组、变压器等需要故障录波和状态记录、分析的场合。

　　技术特点：

　　信号采集与启动计算采用单DSP构架，由1片DSP实现32路模拟量，32路开关量的接入；同时采用新型电路结构和75000门大规模可编程逻辑器件，集成度高，抗干扰能力强，系统运行稳定。

　　32位高速浮点数字信号处理器(DSP)，16位A/D，采样速率10kHz可调，谐波分辨率≤99次，开关事件分辨率0.1ms；

　　采用高性能实时嵌入式操作系统VxWorks，系统稳定、可靠，实时性好；

　　录波数据二存储：录波数据分别存储在32位CPU和管理机上，大大地提高了数据的安全性；

　　数据记录采用A-B-C段方式，A、B、C段全部采用采样值记录，摒弃了传统的D、E低采样率和有效值记录段，从而全部数据可以进行相量图分析和阻抗分析，大大地提高了数据的可用性；

　　支持长时间连续纪录，装置能以1KHz的采样值连续记录，记录数据以7天为周期刷新，数据保持时间只受通道数和存储器容量限制，摒弃了传统的一周波一个点的有效值慢扫描记录；

　　不定长动态录波和故障测距，金属性短路的测距精度优于2%；

　　启动判据种类齐全，在各种短路、接地故障和其它异常工况下灵敏启动录波；

　　强大的计算和分析能力（电压、电流的幅值、峰值、有效值、频率计算，有功、无功功率计算，功角、相角测量，相量、序量和谐波分析）；

　　公式编辑器可生成各种电量及其导出量的波形图，并可动态观察其随时间变化的轨迹，真实地再现故障全过程；

　　支持多种对时方式，包括接点脉冲对时、IRIG-B码对时、网络对时等，并支持对时方式组合及双向对时；

　　可以完全脱离管理机独立工作；

　　录波数据格式自动转换，可转出COMTRADE1999版或COMTRADE1991版；

　　先进的抗干扰设计：采用8层PCB、SMD装配和软件容错技术，抗干扰能力达到GB/T14598规定的严酷等级为Ⅳ级标准。

　　技术参数：

1. 输入信号
1) 装置可接入32路模拟量、32路开关量
①　模拟量通道标准配置：
交流电压（TV）通道：额定电压：57.7V，额定频率：50Hz；量程：180Vrms；通道数量：8路；
交流电流（TA）通道：额定电流：5A，额定频率：50Hz；量程：180Arms；通道数量：8路；
交直流电流（霍尔）通道：量程：125Arms；通道数量：4路；
交流电流（钳形表）通道：量程：100Arms；额定频率：50Hz；通道数量：4路；
直流电压通道：测量范围：0V — +750V，通道数量：2路；
直流电压通道：测量范围：0V — +300V，通道数量：2路；
直流电压通道：测量范围：0V — +10V，通道数量：2路；
直流电压通道：测量范围：0V — +200mV，通道数量：1路；
直流电流通道：  测量范围：0mA — +20mA，通道数量：1路；
②　开关量信号形式：
DC24V空节点；通道数量：16路；
DC110V/220V 有源节点；通道数量：16路；
③　对时方式：
IRIG-B码对时，RS485接口形式；
硬件脉冲对时（分或者秒），DC24V空节点。
2) 模拟量精度：
交流电压（PT）通道精度见下表
输入电压 5.00V 20.0V 50.0V 100.0V 150.0V 180.0V
测量误差 ≤0.5% ≤0.5% ≤0.1% ≤0.5% ≤0.5% ≤0.5%
交流电流（CT）通道精度见下表
输入电压 0.50A 1.00A 2.50A 5.00A 25.0A 50.0A 100A
测量误差 ≤2% ≤0.5% ≤0.2% ≤0.1% ≤0.2% ≤1% ≤2%

直流电压通道精度见下表
输入电压
（占满量程％） 5 10 20 50 70 90 100
测量误差 ≤2% ≤1% ≤0.2% ≤0.1% ≤0.2% ≤1% ≤2%

3)过载能力：
交流电压回路：3倍额定电压，连续工作；
交/直流电流回路：10A电流，连续工作；100A电流工作10s；180A电流工作1s。
2.2.采样指标
1)单DSP采样，采样速率10 kHz，5kHz，2kHz，1kHz可设置；
2)10kHz采样率下，谐波分辨率99次；
3)10kHz采样率下，开关事件分辨率0.1ms；
4)25℃时，额定值下的电流、电压波形采样精度优于±0.5％；
5)25℃时，额定值下的各路电压、电流之间的有效值测量相对误差小于±0.5％；
6)有功功率、无功功率、视在功率测量误差不超过±0.5%；
7)装置的各路交流电压、交流电流相互之间的相位测量误差≤0.5°；
8)温度从-10℃至50℃的变化引起的误差不超过满刻度的±1.0%；
9)额定频率50Hz的交流通道采用自适应技术调整零漂。
2.3.信号处理
1)32位高速浮点DSP + 32位嵌入式CPU；
2)16位A/D。
2.4.时钟及同步精度
1)具有三种对时方式：硬件脉冲对时，IRIG-B码对时，网络对时；
2)同步时钟精度：IRIG-B及脉冲方式≤-1s；
3)装置自身时钟精度24h，误差≤±1s。
2.5.录波数据记录方式
采用A-B-C段记录方式，各时段记录时间可调，采样频率可设，且全部为瞬时采样值，最低采样率为1000Hz。
2.6.录波管理机
录波管理机采用高性能低功耗的嵌入式一体化工控机，配有80G笔记本小硬盘，运行Windows 2000 Server操作系统。采用宽视角工业级8.4TFT液晶显示器。配有4个USB接口，可以连接USB键盘、USB鼠标、USB打印机、USB移动存储器等。
2.7.存储容量
可接入32路模拟量和32路开关量，嵌入式32位CPU插件标配80G笔记本小硬盘作为存储介质。
2.8.同步二存储
故障数据分别由GDGC-600T中的嵌入式32位CPU的硬盘、录波管理机上的硬盘二个存储介质同时存储，确保录波数据的安全性。
2.9.2.9 启动精度
1 相电压突变量启动
 整定范围 0.03—0.2Un
 整定精度 不大于 5 %
2 零序电压突变量启动
 整定范围 0.03—0.2 Un
 整定精度 不大于 5 %
3 正序电压越限启动
 整定范围 1.05—1.3 Un
 整定精度 不大于 2%
4 负序电压越限启动
 整定范围 0.02—0.2Un
 整定精度 不大于 2 %
5 零序电压越限启动
 整定范围 0.02—0.2Un
 整定精度 不大于 2 %
6 频率越限启动
 整定范围 50.2—52 Hz
 整定精度 不大于 0.001 Hz
7 频率变化率启动
 整定范围 0.01—10Hz/s
 整定精度 不大于 0.005 Hz/s
8 1.5s内电流变差10％启动
 整定范围 0.05—0.3In
 整定精度 不大于 3 %
11 相电流突变量启动
 整定范围 0.02—0.3In
 整定精度 不大于 5%
12 相电流越限启动
 整定范围 0.5—1.3In
 整定精度 不大于 2 %
13 零序电流突变量启动
 整定范围 0.02—0.3In
 整定精度 不大于 5 %
14 零序电流越限启动
 整定范围 0.05—0.3In
 整定精度 不大于 2 %
15 负序电流越限启动
 整定范围 0.05—0.3 In
 整定精度 不大于 2 %
2.10.参数整定方式
在线修改：录波仪运行时，可直接修改运行定值及参数。
2.11.抗电磁干扰能力
1)能承受GB/T14598.9规定的严酷等级为III级的辐射电磁场干扰；
2)能承受GB/T14598.10规定的严酷等级为Ⅳ级的快速瞬变干扰；
3)能承受GB/T14598.13规定的严酷等级为III级的脉冲群干扰；
4)能承受GB/T14598.14规定的严酷等级为Ⅳ级的静电放电干扰。
2.12.绝缘性能
1)绝缘电阻
装置所有输入信号与机壳之间的绝缘电阻在标准试验条件下，不小于100MΩ。
2)介质强度
装置所有模拟输入信号对地及无电气联系的各回路之间的介质强度能耐受交流50Hz、电压2kV（有效值）、历时1min试验，而无绝缘击穿或闪络现象。
装置开关量对地及无电气联系的各回路之间的介质强度能耐受交流50Hz，电压500V(有效值)，历时1min试验，而无绝缘击穿或闪络现象。
装置GPS对时信号对地及无电气联系的各回路之间的介质强度能耐受交流50Hz，电压500V(有效值)，历时1min试验，而无绝缘击穿或闪络现象。
2.13.环境条件
1)环境温度：-10℃～+55℃；
2)相对湿度：5%～95%；
3)大气压力：86kPa～106kPa；
4)运输、储存温度：-25℃～+70℃。
2.14.通讯
支持标准TCP/IP协议和IEC870-5-103规约。
1)通讯方式：通过以太网，与故障信息管理系统联网；通过以太网与多级调度联网。
2)通讯速率：10/100M。
2.15.供电电源和功耗
1)交流电源：
额定电压：单相220V，允许偏差-20%~+15%，频率50Hz，允许偏差3Hz。
2)功耗：工作电源：≤50W。
