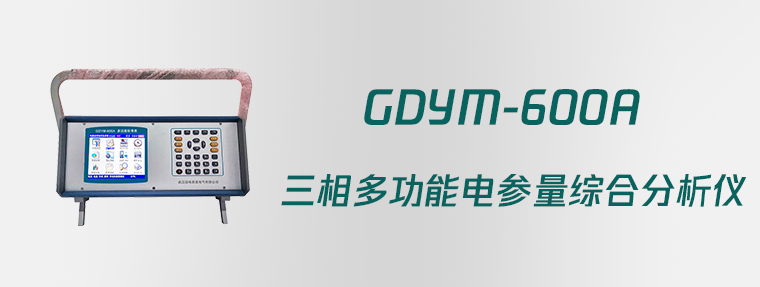

GDYM-600A三相多功能电参量综合分析仪

三相多功能电参量综合分析仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高。

该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，最多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。

仪器采用本公司独立设计开模制造的铝合金外壳，仪表外形美观、实用。现场测试操作方便。

• 仪器是集电压、电流、功率、相位、频率、电能多种测量功能为一体的标准器具。
• 精确测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。
• 可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。
• 配合程控交流源可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。
• 测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。
• 可显示单相电压、电流波形并可同时显示三相电压、电流波形。
• 电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。
• 具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理；预留USB端口，可以将存储数据直接转存到U盘。
• 采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好
• 体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

• 输入特性

电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。

电流测量范围： 0~100A，内置互感器分为1A(CT)、5A(CT)、25A(CT)、100A(CT)四档。

相角测量范围：0~359.999°。

频率测量范围：45~55Hz。

• 准确度

计量校验部分：

电压：±0.02%

电流：±0.02%

有功功率：±0.02%

无功功率：±0.1%

有功电能：±0.02%）

无功电能：±0.1%

频率：±0.01Hz

相位：±0.05°

• 电能质量

基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.

基波电压和电流之间相位差的测量误差：≤0.5°

谐波电压含有率测量误差：≤0.1％

谐波电流含有率测量误差：≤0.2％

三相电压不平衡度误差：≤0.2％

• 标准电能脉冲常数

标准电能脉冲常数：内置互感器常数（FL）

1A	5A	25A	100A
50000 r/KW · h	10000r/KW · h	2000 r/KW · h	500 r/KW · h

• 工作温度

工作温度：－10℃~ +40℃

• 绝缘

⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。

• 重量

重量：6Kg

• 体积

体积：36cm×41cm×15cm
