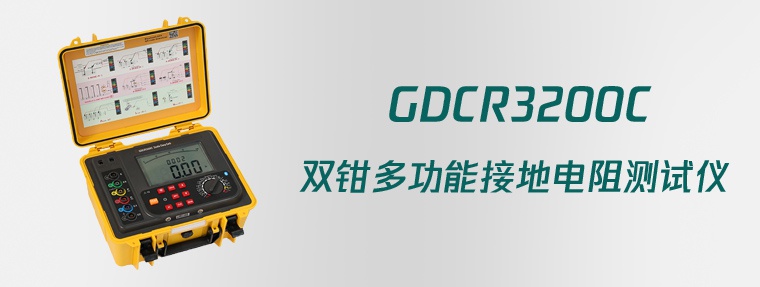

GDCR3200C 双钳多功能接地电阻测试仪

产品概述

GDCR3200C双钳多功能接地电阻测试仪专为现场测量接地电阻、土壤电阻率、接地电压、接地线漏电流、交流电流、直流电阻而精心设计制造的，采用数字处理技术，精密4线法、3线法和简易2线法、选择法、双钳法测量接地电阻，大口径电流钳设计，可测量使用大型接地引下线的接地系统，可灵活准确测量单点和网状接地等各种复杂接地情况的任意接地电阻值，并联接地测量时无需断开任何并联接地电极，最大程度地提高测量的方便性。导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致性强，确保长年测量的高精度、高稳定性和高可靠性。仪表外壳采用防水保护箱，防撞、防摔、防水（防护等级IP65）坚固安全耐用，仪表还配有大容量可充电锂电池组，特别适合在户外工地使用。其广泛应用于电力、电信、气象、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电流、漏电流测量。

GDCR3200C双钳多功能接地电阻测试仪又名双钳接地电阻测试仪、双钳接地电阻仪，由主机、电流钳(双钳)、数据软件、测试线、辅助接地棒、通讯线等组成。主机超大LCD显示，具有背光、棒图指示，一目了然。同时能存储2000组数据，通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。

技术参数：

功能	接地电阻、土壤电阻率、直流电阻、接地电压、交流电流、漏电流测量
电源	DC 7.4V 2600mAh 可充锂电池，电池充满约 8.4V
背光	可控背光，适合昏暗场所使用
测量方式	精密四线、三线法测量、简易二线、选择法、双钳法测量接地电阻
测量方法	二三四线法测量：变极法，测量电流 20mA Max 选择法测量：变极法，测量电流 20mA Max 双钳法：非接触互感测量法，测试电流 1mA Max 土壤电阻率：四极法 ( 温纳法 ) 直流电阻：变极法交流电流：钳形电流互感器对地电压：平均值整流 ( P(S) - ES 接口间 )
测试电压波形	正弦波
测试频率	128Hz/111Hz/105Hz/94Hz( 自动选频 )
短路测试电流	AC 20mA max
开路测试电压	AC 40V max
电极间距范围	1m ～ 100m
显示模式	4 位超大 LCD 显示，带背光
测量指示	测量中 LED 闪烁指示， LCD 倒计数显示
LCD 尺寸	128mm×75mm
LCD 显示域	124mm×67mm
仪表尺寸	高宽厚： 280mm×260mm×160mm
电流钳尺寸	高宽厚： 185mm×115mm×43mm
测试线	4 条：红色 20m ，黑色 20m ，黄色 10m ，绿色 10m 各 1 条
简易测试线	2 条：红色 1.6m ，黑色 1.6m 各 1 条
辅助接地棒	4 根： φ10mm×150mm
电流钳	2 把：蓝黑插头，红黑插头各 1 把
电流钳口径	φ68mm
电流钳引线	长 2m
测量时间	交流电流：约 2 次 / 秒对地电压：约 2 次 / 秒接地电阻：约 7 秒 / 次
测量次数	5000 次以上 ( 短路测试，测 1 次，停 30 秒再测 )
线路电压	AC 600V 以下测量
通讯接口	具有 USB 接口，存储数据可以通过软件上传电脑
通讯线	USB 通讯线 1 条，长 1.5m
数据保持	保持数据时 “ HOLD ” 符号指示
数据存储	2000 组， “ MEM ” 存储指示，显示 “ FULL ” 符号表示存储已满
数据查阅	查阅数据时 “ READ ” 符号指示
溢出显示	超量程溢出时 “ OL ” 符号指示
电流钳低电流指示	选择法或者双钳法测量时 , 当 CT2 接收的电流信号低于 0.5mA 时，显示 “ ” 符号 , 此时应检查 CT2 电流钳的钳入方向
干扰测试	自动识别干扰信号，干扰电压高于 5V 时 “ NOISE ” 符号指示
辅助接地测试	具有辅助接地电阻值测试功能， 0.00kΩ ～ 30.00kΩ(100 R + rC <50kΩ ， 100 R + rP <50kΩ)
报警功能	测量值超过报警设定值时， “ 嘟 -- 嘟 -- 嘟 --” 报警提示
电池电压	当电池电压降到约 DC 7.2V±0.1V 时，电池电压低符号 “ ” 显示，提醒仪表需进行充电
自动关机	开机 15 分钟后自动关机
工作电流	背光： 25mA Max( 单独背光耗电 )
	待机： 25mA Max( 开机后背光关闭 )
	测量： 150mA Max( 背光关闭 )
质量	仪表： 2230g( 含电池 )
	仪表包 915g
	电流钳： 1050g(2 把 )
	测试线： 1560g( 含简易测试线 )
	辅助接地棒： 935g(4 根 )
工作温湿度	-10℃ ～ 40℃ ； 80%rh 以下
存放温湿度	-20℃ ～ 60℃ ； 70%rh 以下
防护等级	IP65 （合盖时）
过载保护	测量接地电阻： C(H)-E 、 P(S)-ES 各端口间 AC 280V/3 秒
绝缘电阻	20MΩ 以上 ( 电路与外壳之间 500V)
耐压	AC 3700V/rms( 电路与外壳之间 )
电磁特性	IEC61326(EMC)
适合安规	IEC61010-1(CAT Ⅲ 300V 、 CAT IV 150V 、污染等级 2) ； IEC61010-031 ； IEC61557-1( 接地电阻 ) ； IEC61557-5( 土壤电阻率 ) ； JJG 366-2004( 接地电阻表 ) ； JJG 1054-2009( 钳形接地电阻仪 ) 。
