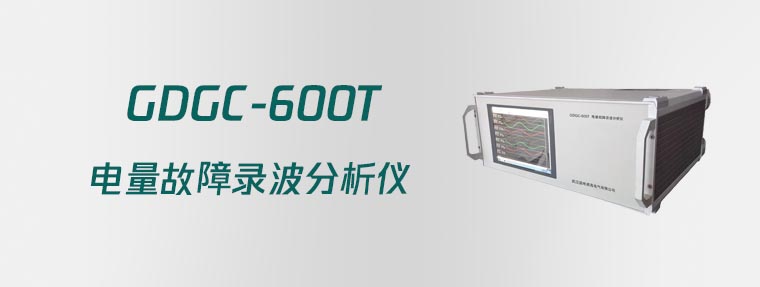

GDGC-600T 电量故障录波分析仪

GDGC-600T电量故障录波分析仪，又称为发电机特性分析仪、发电机故障录波仪。采用了 FPGA+PCI1 04 技术，实现了模拟量和开关量信号的高速采集；采用低功耗、无风扇的工业主板平台，保证软件实现了高速采集、高精度计算和丰富的监测和管理功能；采用嵌入式系统，以保证系统软件运行的可靠性。

• 实时高速采集接入的电气量和开关量波形（200K/S），计算出各电气参量；实时计算并显示模拟量通道幅值、开关量状态、功率、频率等电气量；
• 实时显示模拟量和开关量通道波形，可分析和计算谐波含量，显示矢量图；装置可连续记录数天的稳态波形；在所监测设备发生故障时，可启动故障暂态录波，记录故障发生前后的波形和开关量状态。
• 丰富的电气试验功能，包括发电机组特性试验，发电机励磁系统试验，发电机转子交流阻抗试验，开关特性试验等。可记录并计算出各种试验参数，如灭磁时间常数、短路比、超调量等。

1.输入信号

交流电压:0～150V(PT 二次侧);0～1000V(无PT)

交流电流:0～100A

直流电压:0～±2000V

直流电流:0～100mV；0～20mA

开关量输入信号：无源常开或常闭空接点，有源直流 100~250V。

2.通道容量

通道容量模拟量 18，开关量 16 路（有源或无源接点）。。

3.精度指标

模拟量采样频率：10K~200KHz

开关量事件分辨率：0.1ms~5us

A/D 转换器精度：16bit

有效值精度：0.2 级

谐波分辨率：100 次

4.启动方式

开关量启动（变位、断开、闭合）

模拟量突变启动

模拟量越上限启动

模拟量越下限启动

派生量突变启动

派生量越上限启动

派生量越下限启动

手动启动

5.录波容量

录波时间：由用户设定

连续记录故障次数：大于等于 5000 次,最大次数由硬盘容量决定。

6.通讯方式

串行口（RS232 或RS485）、以太网，支持与 DCS 及故障信息处理系统的连接。

7.供电电源

供电电源：DC220V±10% AC220V±10%，50HZ±0.5HZ
