GDPD-414H 手持式局放巡检仪

选型

局部放电是指绝缘结构中由于电场分布不均匀、局部场强过高而导致的绝缘介质中局部范围内的放电或击穿现象,局部放电是绝缘老化的重要征兆和表现形式,因此,对局部放电的有效检测对电力设备的安全经济运行具有重要意义。局部放电的检测是以局部放电所产生的各种现象为依据,通过能表征放电的物理量来分析局部放电的状态及特性。国内外学者进行广泛、深入研究局部放电的过程中产生的电脉冲、电磁辐射、超声波、光和分解产物后,提出了局部放电法(主要有暂态地电波法、脉冲电流法、超声波法和超高频法)、电化学法和光学法等检测方法。
传统的局部放电检测仪,其测量信号的响应频率一般不超过1MHz,易受外界干扰的影响,稳定性差,影响了其应用。随着计算机技术、电子技术和传感器技术的进步,为超高频检测技术创造了条件,使其具有检测频率高、抗干扰性强和灵敏度高,得到高度重视。
GDPD-414H局部放电检测仪配置有五种传感器,其中TEV、超声波和HFCT适用于对高压开关柜、环网柜局部放电检测;超声波和UHF适用于对GIS的绝缘状态进行检测;使用超声波和HFCT适用于电缆的绝缘状态进行检测。内置的专家诊断系统能根据检测数据进行分析,判断放电能量大小和可能部位,在电力、铁路等得到广泛应用。

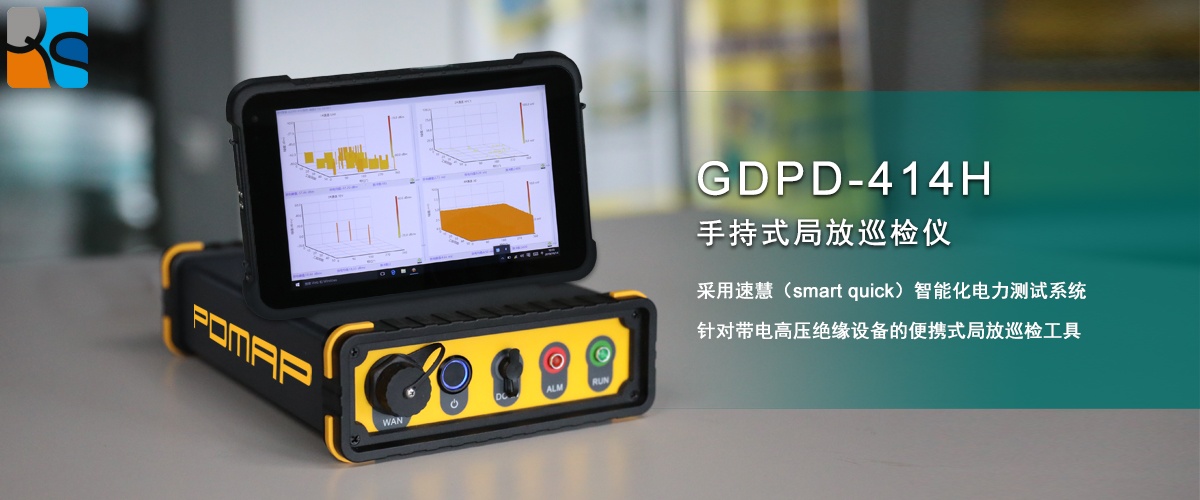

综上所述国电西高自主研发的GDPD-414H局部放电检测仪采用速慧(smartquick)智能化电力测试系统(软著登字第1010215号、商标注册号14684781),HVHIPOT公司引进国际先进的局放检测技术研发生产的便携式高效的“初检合格”式设备绝缘状态巡检工具。


功能特点:

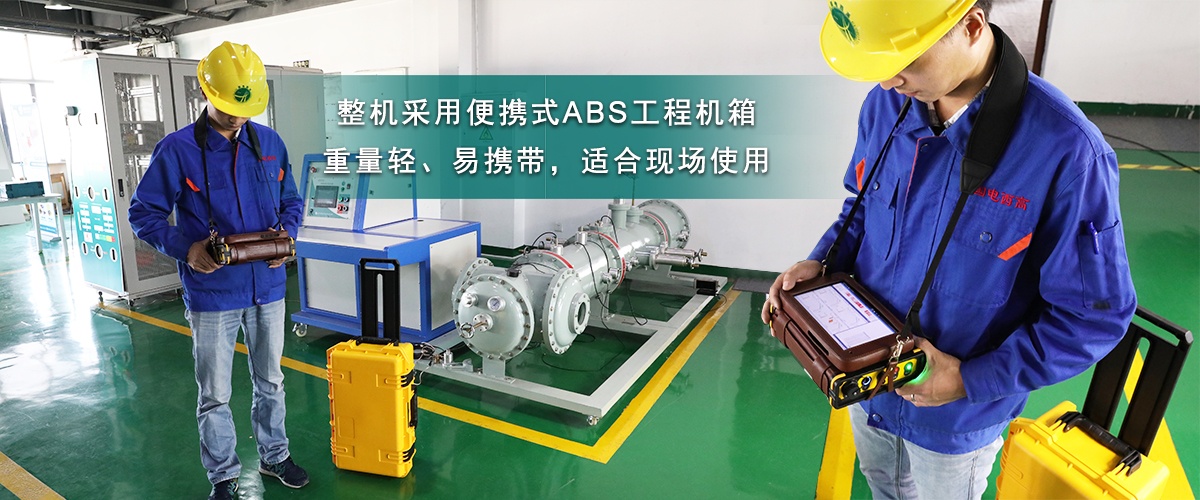

1)整机采用便携式ABS工程机箱,所有PD检测主机、平板电脑、传感器、充电器、信号电缆均放置便携式工程机箱内,总重量小于5KG,1人即可携带和操作。

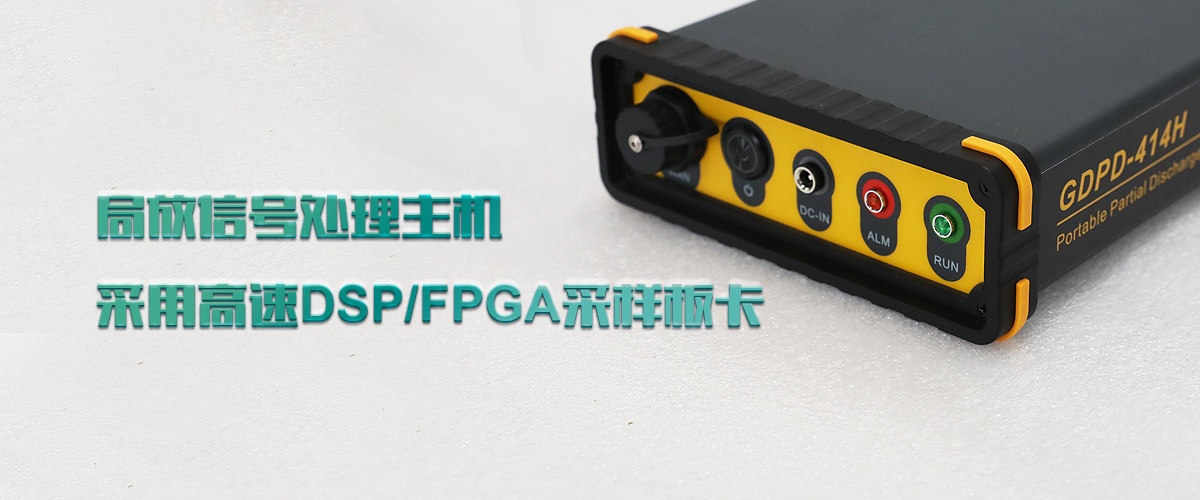

2)便携式局放信号处理主机:自主研发的高速采样板卡,4通道同步数据采集、信号处理、特征参数提取、数据可通过有线及无线方式发送到手持终端。
3)软件系统:分析软件基于ARM嵌入式系统,显示软件基于windows系统

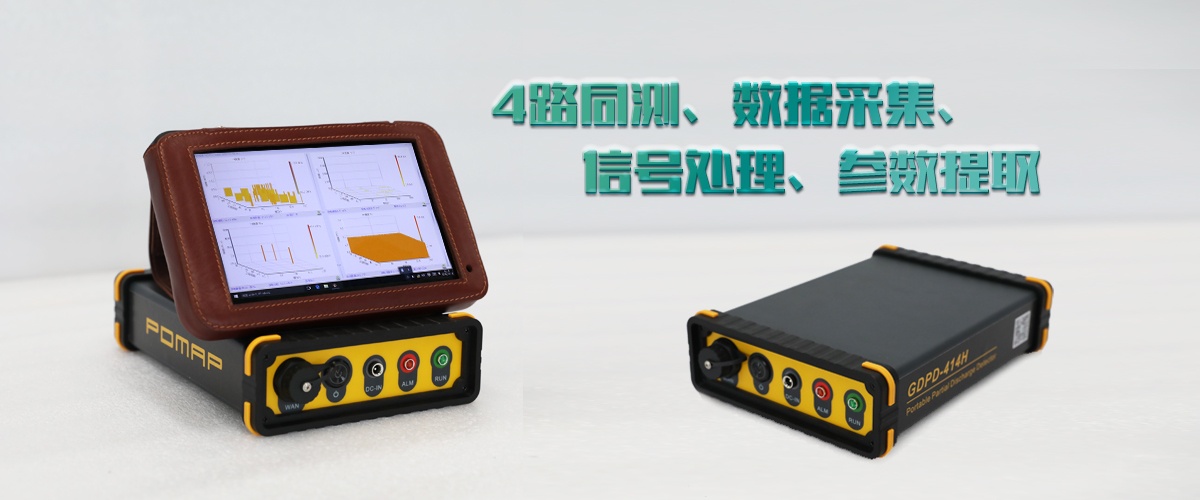

4)一台数据采集主机可同时配置4路相同或不同的传感器,可进行4路信号同时采集分析。

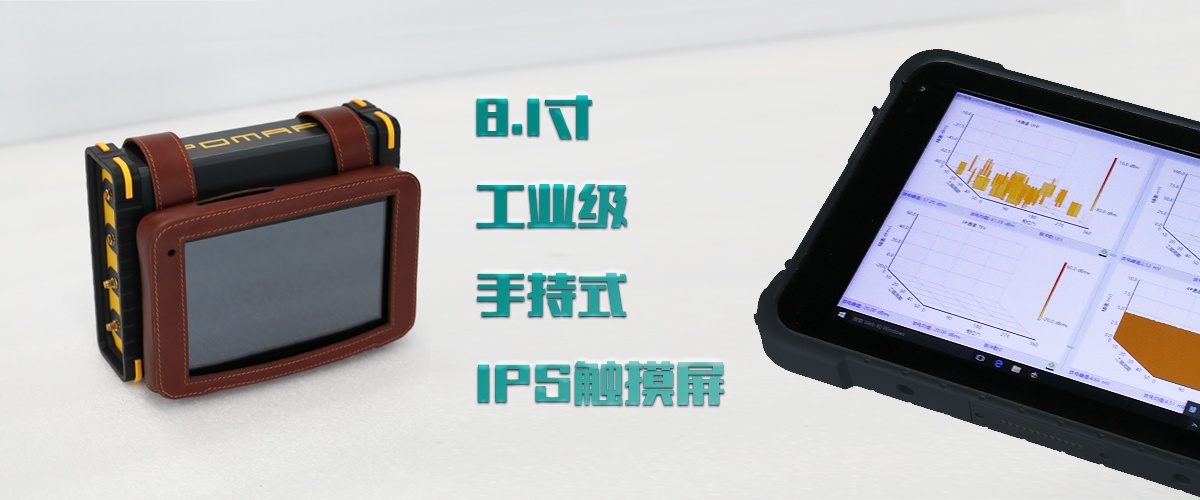

5)手持式显示平板:使用工业级触摸式8.1寸1280x800IPS显示屏。
6)软件系统根据检测数据,判断放电能量和部位,能显示各信号通道的PRPS和PRPD图谱、椭圆图、放电率图谱、QT图、N-T图、PRPD累计图ψ-Q-N图,能显示各信号通道局放信号的幅值和脉冲个数。
7)实时数据存储:测试过程中可实时记录各信号通道的PRPS和PRPD图谱、椭圆图、放电率图谱、QT图、N-T图、PRPD累计图ψ-Q-N图,能显示各信号通道局放信号的幅值和脉冲个数。

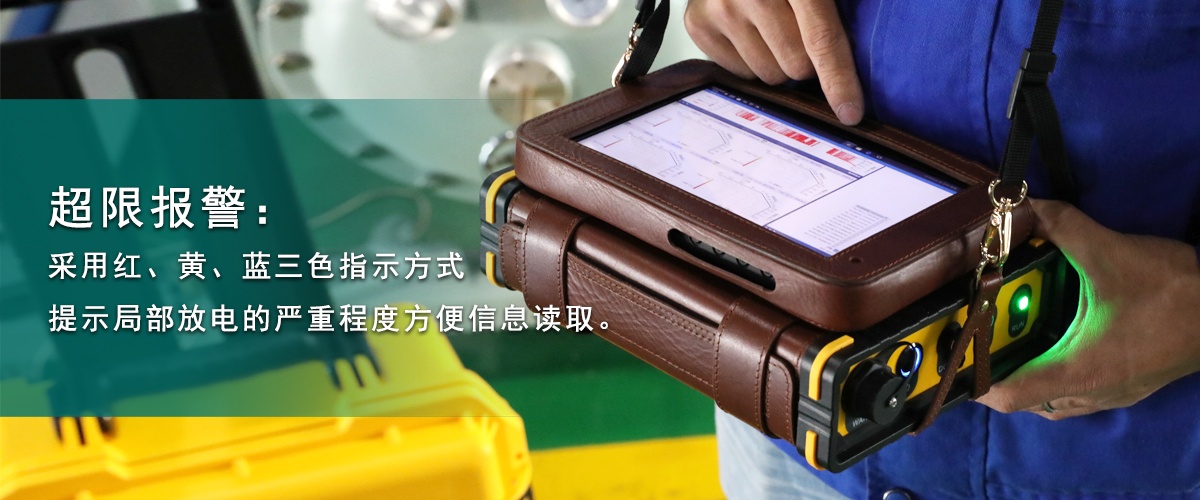

8)超限报警:软件采用红、黄、蓝三色指示方式,提示局部放电的严重程度方便信息读取。
9)平均无故障时间:大于50000小时
10)电磁兼容:静电放电抗扰度满足GB/T17626.2-20174级
阻尼振荡波抗干扰度满足GB/T17626.10-20173级
工频磁场抗扰度满足GB/T17626.8-20063级
脉冲磁场抗扰度满足GB/T17626.9-20113级
11)电源:采用12V锂电池供电,功耗<10W,可持续工作6小时以上。
12)环境条件:
存储温度:-40℃~+85℃,
工作温度:-20℃~+60℃,
相对湿度:5%~95%在35℃下无凝露
13)重量轻、易携带,很适合现场使用
信号采集主机重量<0.8kg



技术参数:



1PD信号采集主机:
CPU工作频率
1.2GHz
操作系统
Linux嵌入式操作系统
有线网络接口
LAN网口
无线网络接口
内置无线Wifi
系统运行内存
512M
系统存储内存
256M
数据采集频率
100MHz
2、超声检测通道:
测量范围
AE:0-10mV 或 AA:0-100dBuV
频率检测范围
20~200kHz
3、UHF特高频检测通道:
检测频率
300~1500MHz
测量范围
-80~-10dBm
误差
±1dBm
分辨率
1dBm
4HFCT检测通道:
频率范围
0.5-100MHz
误差
±1dB
灵敏度
15mV/1mA
动态范围
60dB
测量范围
0-1000mV
精度
1dB
5、暂态地电压(TEV)检测通道:
频率范围
3~100MHz
测量范围
0~60dB/mV
灵敏度
0.01mV
误差
±1dB/mV
分辨率
1dBmV
6、电池:
内置电池
锂电池,12V,6000mAh
使用时间
大约8小时
充电时间
大约2小时
电池保护
过压过流保护
7、电池充电器:
额定电压
12.6V
充电输出电流
2A
使用温度
-20℃-60℃
使用湿度
<80%
8、手持式显示终端(工业级)
CPU
Intel 四核凌动Z3735F
GPU
Intel HD Graphic(Gen7)
flash
32GB
RAM
2GB
操作系统
Windows10中文版本
显示
8.1寸 1280×800IPS屏
网络接口
Wifi和蓝牙
电池
3.7V 8500mAH聚合物锂离子电池
9、尺寸:
PD采集主机尺寸
240mm×165mm×55mm
PD采集主机重量
0.65KG
显示平板终端尺寸
395mm×295mm×105mm
显示平板终端重量
0.85KG
整机外箱尺寸
570mm×360mm×240mm
10、工作环境:
使用温度
-20℃~50℃
环境湿度
0-90%RH
IP等级
54
