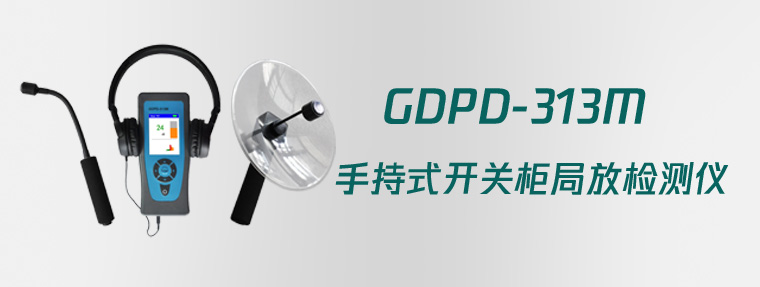

GDPD-313M手持式开关柜局放检测仪

GDPD-313M手持式开关柜局放检测仪

选型
产品概述

10kV高压开关柜是向用户供电最直接的设备,其安装运行数量非常大开关柜运行的可靠性直接关系到供电质量和供电安全。在长期运行中,高压开关柜受电、热、化学及异常状况影响形成绝缘劣化,易导致电气绝缘强度降低甚至发生绝缘事故,造成非常大的经济损失和供电损失。实践表明:局部放电是导致运行设备绝缘劣化,发生绝缘故障的最主要原因。局部放电的监测与评价已经成为监测设备绝缘状况的重要手段,带电局部放电检测更能直接反映出电气设备内部的绝缘状况,并能及时有效地发现其绝缘缺陷,对减少不必要的设备停电造成的负荷损失和停电操作带来的安全风险,避免事故引起的用户停电,从而提高供电可靠性。

综上所述国电西高自主研发的GDPD-313M开关柜局部放电检测仪采用速慧(smart quick)智能化电力测试系统(软著登字第1010215号、商标注册号14684781),HVHIPOT公司引进国际先进的局放检测技术研发生产的便携式高效的“初检合格”式设备绝缘状态巡检工具,它集成了暂态对地电压(TEV)、超声波(AE)两种检测模式,可以非常简便的检测3~66kV中高压开关柜的潜在破坏性局部放电活动。定期的使用GDPD-313M 局部放电测试仪检查运行中的开关柜,可以有效检查出开关柜的故障风险及设备运行中绝缘老化形成的局部放电趋势,及时制定检修维护方案避免故障扩大。GDPD-313M 配备蛇形探头超声波传感器、超声聚波器,还可以侦测电缆、电机、干式变压器,以及配电线路等电力设备的局部放电。

技术特点
  • 高效的“初检合格”式设备绝缘状态巡检工具
  • 集成暂态地电波和超声波两种测量方式,方便现场使用,可检测中高压开关柜(3~66kV)等电气设备中的各种局部放电,适用于多种不同类型的电力设备
  • 采用彩色液晶屏,采用图形和数字相配合的显示方式,能够直观的知道局放量是否超标。
  • 内置进口超声传感器;电气故障在故障点产生超声波,超声模式下通过耳机听取局放放电超声信号,以检查泄漏的方法扫描一片区域,各种特征振动声、爆音、嗡嗡声可以与不同的故障相关联。
  • 内置高精度TEV传感器,耦合局部放电产生的电磁信号,找出潜在的内部放电故障风险。
  • 超声模式(Ultra Mode)下,主界面显示局部放电幅值(dBuv),使用黄绿红三色提示局部放电的严重程度
  • 暂态地电波模式(TEV Mode)下,主界面显示局部放电幅值;每个工频周期内的脉冲个数、脉冲总数及放电强度等级。
  • 通过附带耳机可对局部放电情况进行监听和定位,同时也可随时调节耳机音量大小。
  • 采用超声波和暂态地电波(TEV)检测高压开关柜局部放电的大小,以dBmV为单位,接触测量和不接触测量(手持式超声波接收天线)相结合,可定性、定量、定位。
  • 采用可充电锂电池供电,可保证设备持续工作6小时以上。
  • 界面显示使用真彩色LCD,电池电量实时提示;物理薄膜按键简单易用并配有外接高保真降噪耳机
  • 便携式设计、小巧轻便、仪器仅重0.25kg,使用方便,检测过程中设备不必停电。
  • GDPD-313M 还可以侦测电缆、电机、干式变压器,以及配电线 路等电力设备的局部放电。
  • 配备蛇形探头超声波传感器,可侦测难接触的检测部位局放。
  • 配备超声聚波器,可侦测远距离输配电线路的表面绝缘不良放电。
技术指标

1 TEV 传感器技术参数(仪器内置) :

测量范围

0-65dB

测量带宽

3-100MHz

精度

±1dB

最多每周期脉冲数

1000

最小脉冲计数水平

1

2 、超声波传感器(仪器内置):

测量范围

-7dB~70dB

分辨率

1dB

精度

± 1dB

灵敏度

-65dB

传感器中心频率

40.0±1.0KHz

传感器带宽

2.0KHz

3 、超声聚波器 (选配件外置) :

增益

10dB

传感器中心频率

40kHz

传感器带宽

2kHz

激光传感器

5mW 650nm 红色激光;安全等级 LASS IIIA

接口

4 芯航空插头

线缆

2 米弹簧线

4 、蛇形探头超声波传感器 (选配件外置) :

传感器中心频率

40kHz

传感器带宽

2kHz

传感器灵敏度

-65dB

接口

4 芯航空插头

线缆

2 米弹簧线

5 、电池:

内置电池

锂电池, 8.4V , 1800mAh

使用时间

大约 8 小时

充电时间

大约 4 小时

电池保护

过压过流保护

6 、电池充电器:

额定电压

8.4V

充电输出电流

1A

使用温度

-20 ℃ -60 ℃

使用湿度

<80%

7 、硬件:

外壳

灰色成型塑料

屏幕

240*320 TFT 液晶显示屏

控制

6x 按键

接口

Micro USB 接口;充电器接口;耳机接口;外接聚波器接口

耳机

高保真降噪耳机

8 、尺寸:

仪器尺寸

178mm×75mm×30mm

仪器重量

0.25KG

主机箱体尺寸

395mm×295mm×105mm

主机箱体重量

2.3KG

整套设备重量

2.7KG

9 、工作环境:

使用温度

-20℃~50℃

环境湿度

0-90%RH

IP 等级

54

配置选型表
配置方案一 GDPD-313M局放仪主机 内置TEV传感器、超声波传感器
配置方案二 GDPD-313M局放仪主机+外置超声波蛇形传感器
配置方案三 GDPD-313M局放仪主机+外置超声波聚波器
配置方案四 GDPD-313M局放仪主机+外置超声波聚波器+外置超声波蛇形传感器
主要清单
  • 1、GDPD-313M局放仪主机 1台
  • 2、TEV传感器(内置)  1个
  • 3、超声波传感器(内置)  1个
  • 4、超声波蛇形传感器(选配附件)  1只
  • 5、超声波聚波器(选配附件)  1只
  • 6、充电器  1个
  • 7、耳机  1副
  • 8、操作手册  1本
  • 9、合格证/保修卡  1份
技术服务
  • 1、设备的免费质保期不低于1年;
  • 2、设备终身维修;
  • 3、系统软件终身免费升级;
  • 4、卖方对售后服务的需求必须在24小时答复,在48小时内提供技术服务;
  • 5、卖方长期为买方提供备件采购和供应服务。
扩展资料
相关业绩---更多业绩
