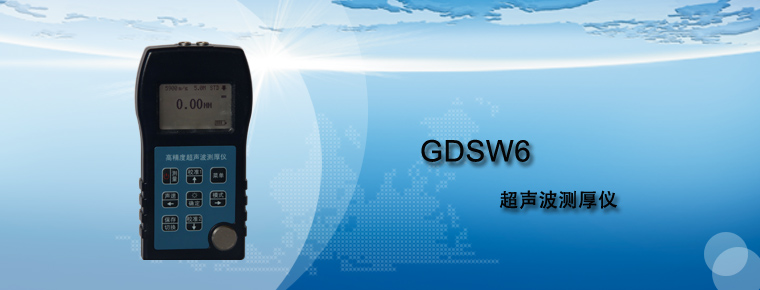

GDSW6 超声波测厚仪

技术特点

测量范围达0.65mm～500mm (与产品型号、探头型号、被测材料有关)

可适用多种类型的探头

声速确定：已知声速菜单选择或人工直接输入、不知声速单点已知厚度试块测试自动设定或两点已知厚度试块测试自动设定

多种测量模式：标准、扫查、报警、差值、高温（配高温探头）、均值、曲面、穿透涂层（穿透涂层一型、二型具有，不需打磨去涂层就可测基材的厚度）

专用曲面测量模式适用于管材壁厚测量，提高曲面厚度测量精度适合于多种材料的厚度测量,如：金属、玻璃、塑料、橡胶等，测量精度高、范围大

多种探头可选，可配合测厚仪满足不同测厚应用，包括灰口铸铁等粗晶粒材料和高温环境测量（温度最高可达300℃）应用

大容量数据存储（带U的型号）：数据存储量可达2000组日常测厚检测只需操作面板功能键就能完成，简单直观易学，不需要进入菜单操作

公/英制可选：单位可在毫米和英寸间选择

技术指标

型号参数	通用型		大量程、高精度型	大量程、高精度、穿透涂层一型	大量程、高精度、穿透涂层二型
测量范围 ( 标准模式 )	1.2 ～ 200mm （钢，探头分段适用）		0.65 ～ 500mm （钢，探头分段适用）	0.65 ～ 500mm （钢，探头分段适用）	0.65 ～ 500mm （钢，探头分段适用）
测量范围 ( 穿透涂层模式 )	/		/	3 ～ 25mm （钢，探头分段适用）	3 ～ 50mm （钢，探头分段适用）
测量下限 ( 曲面模式 )	Φ15mm×1.0mm(7.5MHz ， Φ6mm 探头 ) Φ10mm×1.2mm(7.5MHz ， Φ6mm 探头 )
显示精度	0.1mm/0.01inch	0.01mm/0.001inch 或 0.1mm/0.01inch		0.01mm/0.001inch 或 0.1mm/0.01inch
材料声速	509 ～ 18699m/s
测量精度	± （ 0.5%H+0.05 ） mm （钢，材料不同精度也不同）
接收带宽	1MHz ～ 10MHz(-3dB)
测量频率	2 ～ 20 次 / 秒（可设置）
电源	3VDC( 两节 AA 碱性电池 )
工作时长	280 小时（背光自动）， 100 小时（背光打开）
显示屏	128×64 点阵 LCD
外形尺寸	136 （ L ） ×72 （ W ） ×20 （ H ） mm
重量	176g （含电池）
工作温度	-10℃ ～﹢ 50℃ （使用高温探头，工作温度：＜ 300℃ ）
工作湿度	20% ～ 90%RH
