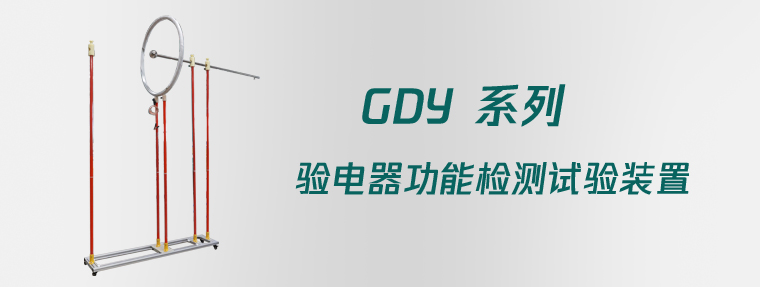

GDY系列验电器功能检测试验装置
产品概述
GDY系列验电器功能检测试验装置可对高压验电器、低压验电器、声光型验电器、伸缩式验电器等等不同的 验电器进行起动电压和抗干扰性能进测试，该产品是根据我国电力行业标准DL740— 2000于2000—11—03由国家经贸委发布实施的要求进行设计、研制、开发形成产品， 有利于验电器功能准确检验，便于试验人员操作，分别适用于10KV及35KV，66KV、 110KV、220KV、330KV，500kv电压的检验。
产品特点
- 适用范围广：适用于10kV-500kV电压等级的验电器的检验
- 制作工艺先进：采用国外先进制作工艺，坚固耐用
- 检验准确：搭配我司自主研制的PLC智能耐压装置，测量结果准确
- 检验功能多：适用于高压验电器，低压验电器、声光型验电器等多种验 电器
- 移动方便：四个万向滑轮，外形美观，移动轻松便捷。
技术指标
带接触电极延长段的验电器
| KV | 电极间隔距离 mm | H1 mm | 环直径 mm | 球直径 mm | 电力标准 |
| 10\20\35 | 100 270 430 | >1500 | 550 | 60 | DL740- 2014 |
| 66—110\220—500 | 650 850 | >2500 | 1050 | 100 | |
| 750 | 1000 | >3500 | 1600 | 150 |
不带接触电极延长段的验电器
| KV | 电极间隔距离mm | H1 mm | 环直径 mm | 球直径 mm | 电力标准 |
| 10\20\35 | 300 | >1500 | 550 | 60 | DL740- 2014 |
| 66—110\220—500 | 1000 | >2500 | 1050 | 100 | |
| 750 | 1000 | >3500 | 1600 | 150 |
电极间隔距离
| UN KV | ac mm | ao mm | UN KV | ac mm | ao mm | 备注 |
| 10 | 100 | 300 | 63 — 110 | 650 | 1000 | |
| 20 | 270 | 300 | 220 — 500 | 850 | 1000 | |
| 35 | 430 | 300 | 750 | 1000 | 1000 | |
| 注： 1 、 ac 为带加长接触电极的验电器（多用于变电站）试验电极与环形电极之间的距离。 2 、 ao 为不带加长接触电极的验电器（多用于线路）试验电极与环形电极之间的距离。 | ||||||
