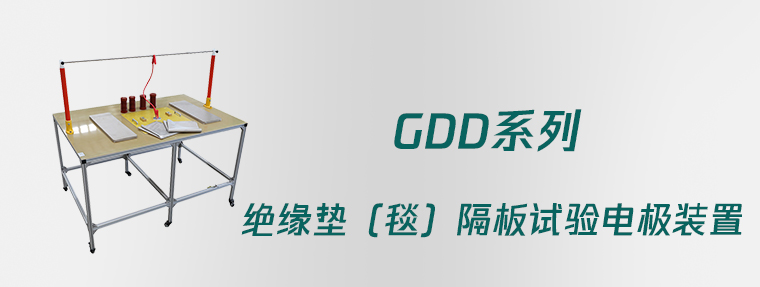

GDD系列绝缘垫(毯)隔板试验电极装置

选型
产品概述

本公司生产绝缘垫电极装置是依据中华人民共和国国家发展改革委员会发布的中华人民共和国电力行业标准DL/T976-2017《带电作业工具、装置和设备预防性试验规程》的要求基础上研制而成,产品各项指标均符合国标要求。

试验平台采用铝合金材料作为支撑。试验电极采用高强度金属板材,此板材具有抗氧化、耐磨、导电率高等特性,可对2mm 3mm 4mm 5mm 6mm 8mm 10mm 12mm等不同厚度的绝缘垫(绝缘隔板)进行工频耐压测试和表面工频耐压试验, 可满足5kv,10kv,20kv,25kv,35kv不同电压等级的绝缘垫和绝缘板进行测试,测试方便,反应灵敏快速得出结论,提高效率。

产品特点
  • 测试方便,反应灵敏
  • 采用铝合金材料作为支撑
  • 试验电极采用高强度金属板材
  • 抗氧化、耐磨、导电率高的特质
  • ​进行工频耐压测试和表面工频耐压试验
  • 满足5kv,10kv,20kv,25kv,35kv不同电压等级的绝缘垫和绝缘板进行测试
  • 适用于2mm 3mm 4mm 5mm 6mm 8mm 10mm 12mm等不同厚度的绝缘垫
操作方法
  • 将被试绝缘垫(毯)平铺在试验台面上,使地电极与被试品接触良好;
  • 将高压电极板压在被试品上,必要时可在高压极板上压一个重块。
  • 按要求将高压线和地线接到指定的接线端上,确认无误后方可进行升压。
  • 根据绝缘垫(毯)的级别升到上表规定的试验电压值,在规定的时间内试品没有出现击穿、闪络现象,可以判断试品合格。
技术指标

环境温度

-10℃-40℃

湿度

≤90%RH ,不结露、仪器不闪烁

连续运行时间

可连续

规格

高压电极: 500*500*5

地电极: 1500mm*1000mm*5mm

试验平台: 1500mm*1000mm*800mm

重量( kg )

42

试品最大尺寸

1500mm*1000mm



级别

额定电压( kV)

1min 工频耐压( kV)

0

0.38

5

1

3

10

2

6 、 10

20

3

20

30
