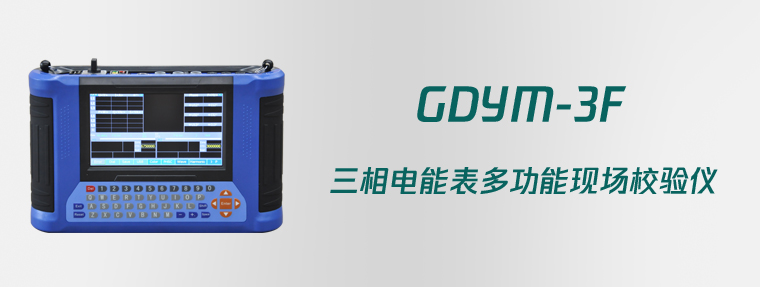

GDYM-3F 三相电能表现场校验仪
功能特点
- 同时计算全波、基波、谐波全部参数。在校验界面，同时实时显示全波基波的U、I、P、Q、VA、相角，以及谐波的合成U、I、P、Q、VA和百分比，U、I的正序、负序及零序含量，谐波的PH+、PH-、PH+/P基%、PH-/ P基%、全波PF、基波PF及谐波PF
- 校验方式包括全波有功、全波无功、基波有功、基波无功、基波视在、全波视在、谐波有功等7种方式。可校验全波表、基波表、谐波表的有功电能准确度及全波表、基波表的无功电能准确度。也可校验视在电能表的准确度
- 可选任意一次谐波或多次谐波，计算合成的U、I、P、Q、VA和百分比，以及谐波有功电能
- 可单独同时分析三相的谐波的各次U、I、P、Q、VA的含量及测量值，显示51次谐波+PH、谐波-PH及占基波的百分比，以确定正反向谐波有功对计量的影响量
- 全波无功为基波和各次谐波无功的代数和。避免以往的90度移相法，在谐波下无功计量错误的情况。可按被测电能表的测量带宽，选择谐波次数
- 可同时检测两路被检脉冲，同时检测的被检脉冲的常数、工作方式及脉冲个数可完全不同
- 过载2.4倍，所有测量点保证0.05%的准确度，保证CT二次额定电流为1A时的测量指标。500倍电流范围保证计量指标
- 500倍电流范围保证计量指标，10000倍电流显示范围。最小1mA 启动电流。高供高计时，空载也可识别接线
- 电能累积功能可以校验没有电能脉冲输出的电能表
- 显示矢量图、可识别三线48种，四线96种错误接线以及CT二次交叉接线
- 采用7寸 16:9 工业级TFT宽彩触摸屏。仪器的每一个功能都是一屏显示，不用翻屏就能看见每一个功能的全部参数。让用户使用时一目了然
- 仪器在不接入电压、电流信号的情况下，在办公室就可模拟现场的各种接线，得出相应的接线结果及更正系数。此功能，可作为培训查线的工具使用，提高现场工作人员的查线技能
- 仪器内可产生0.05A-5A的实际电流信号加到5A钳上，以测量钳表的误差。解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况，提醒工作人员清洁钳口。在更换5A钳时，可将误差修正到0.2级
- 自动录入电能表号码（选配功能）
- 支持条形码扫描枪，自动录入电能表编码
- 利用485或红外光电头，读取多功能电能表尖、峰、平、谷、总的有功无功底数，读常数及校时。支持国标DL645规约DL645-1997和DL645-2007（选配功能）
- 仪器内带2G电子盘
- 可带3寸现场打印机，电池供电，直接将彩色屏幕图像转换为黑白后打印
- 带5A、100A、500A、1000A钳表，直接测量低压电流互感器的变比及变比的误差
- 显示A、B、C三相电压、电流的波形
- 工作电源输入范围55V-600V。三相电压输入工业插座的额定电压为600V。工业级开关切换外接市电和三相电压作为工作电源
- 所有现场需要输入的参数和下装的数据均可由用户自由定义。可下装5000个用户的数据
- 可将当前屏幕存储到优盘
- 具有温湿度测量功能
- 具有USB接口，连接优盘，形成超大型空间，方便数据拷贝
- 触摸屏加按键操作，输入键盘采用电脑键盘排列方式排列,也可使用USB接口的PC电脑键盘
- 可通过仪器USB接口与PC机进行对时
- 平板电脑可直接控制仪器，操作界面和仪器相同
- 电压测量插座和电源切换开关为工业级，可在600V下使用。（普通的市电用开关为250V，在380V时为超范围使用，存在安全隐患）
- 高安全设计。市电插座、电压测量插座、电流输入、电流钳输入之间分别隔离，耐压4kV
- 电能脉冲输入保护。可在输入高压时，自动保护，并在仪器上显示提示信息,在改正错误后，点击界面即可复位保护
- 5A钳自修正功能：仪器内产生5A的电流信号加到5A钳上，以测量钳表的误差
- 采用5颗低功耗ARM芯片，全部运算能力大于1GIPS，同时计算51次谐波和全波的全部参数
技术参数
|
电 压 |
保证误差范围 | 25-600V | ||||
| 启动测量值 | 0.5V | |||||
| 额定值 | 440V | |||||
| 误差等级 | ± 0.05% | |||||
|
电 流 |
端子 | 额定 Ie | 5A | |||
| 范 围 | 0.025A-12A | |||||
| 钳表 | 额定 Ie | 5A 、 100A 、 500A 、 1000A | ||||
| 范 围 | 0.5%Ie — 2.4Ie | |||||
| 启动电流 | 0.02%Ie | |||||
| 输入频率范围 | 45-65Hz | |||||
| 频率测量误差 | ± 0.01Hz | |||||
| 相位测量范围 | -180 ° - 180 ° | |||||
| 最大相位误差 | ± 0.1 ° | |||||
| 谐波百分比、谐波电工参数、谐波电能测量次数 | 2-51 次 | |||||
|
脉冲常数 （注： Ie-- 额定电流） |
低频输出 ( 三档 ) | 5A | 3600P 、 36000P 、 360000P/kWh(kvarh 、 kVAh) | |||
| 其它 | 3600P 、 36000P 、 360000P *(5/Ie)P/kWh (kvarh 、 kVAh) | |||||
| 内部高频 | 5A | 1.8x10⁹ P/kWh | ||||
| 其它电流档位 | 1.8x10⁹ *(5/Ie)P/kWh | |||||
| 最高脉冲输入频率 | 50kHz | |||||
| 5A端子 |
全波基波 kWh 、 P 、 U 、 I |
± 0.05% | ||||
|
全波基波 Kvarh 、 Q 、 VA 、 VAh |
± 0.2% | |||||
|
谐波 U 、 I 、 P 、 Q 、 S |
± 0.2%H （ H=1+0.01k K=2-51 ） | |||||
| 5A钳表 |
全波基波 kWh 、 P 、 U 、 I |
± 0.2% | ||||
|
全波基波 Kvarh 、 Q 、 VA 、 VAh |
± 0.2% | |||||
|
谐波 U 、 I 、 P 、 Q 、 S |
± 0.5% H （ H=1+0.01k K=2-51 ） | |||||
|
自检电流循环输出电流 |
0.05A,0.1A,0.25A,0.5A,1A,2.5A,5A | |||||
|
自检误差（线性和角差） |
± 0.1% | |||||
| 大电流钳 |
全波基波 kWh 、 P 、 U 、 I |
± 0.5% | ||||
|
全波基波 Kvarh 、 Q 、 VA 、 VAh |
± 0.5% | |||||
|
谐波 U 、 I 、 P 、 Q 、 S |
± 1.0% H （ H=1+0.01k K=2-51 ） | |||||
| 其它 | 变比测量 | ± 0.5% | ||||
| 电压影响 | < ± 0.01% | |||||
| 频率影响 | < ± 0.01% | |||||
| 温度影响 | < ± 0.005%/ ℃ | |||||
| 24 小时变差 | < ± 0.01% | |||||
| 谐波影响 | < ± 0.01% | |||||
| 可充电电池 | 11.1V 3000mAh | |||||
| 耐压（电压电流测量及电源与低压端子之间） | 4.0 kV | |||||
| 电快速瞬变脉冲群 | 4.0 kV | |||||
| 浪 涌 | 4.0kV （共模）， 2.0kV （差模） | |||||
| 开机稳定时间 | <3 分钟 | |||||
| 环境温度 | -25 ℃ -+45 ℃ | |||||
| 相对湿度 | 40%-95% | |||||
| 工作电源 | AC 55V - 600V | |||||
| 功 耗 | < 9W | |||||
| 外形尺寸 | 275mm * 196mm * 78mm | |||||
| 重 量 | < 1.5 kg | |||||
